solidworks怎么生成水平尺寸

您可在兩個實體之間指定水平尺寸。水平方向以當前草圖的方向來定義。

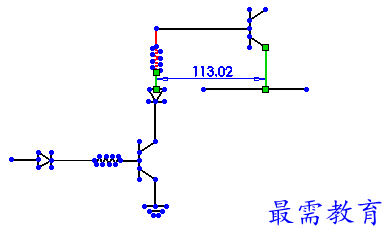

solidworks生成水平尺寸：

1、在打開的草圖中，單擊水平尺寸（尺寸/幾何關系工具欄），或單擊工具 > 尺寸 > 水平。

2、指針形狀將變?yōu)?。

3、選擇要標注尺寸的兩個實體。

4、您可通過按 Esc 撤消先前選擇內容。例如，在使用水平尺寸工具標注多個實體尺寸時，您可以按 Esc 撤消上一選擇。如果您意外選中了一個并不想要

5、標注尺寸的實體，此功能可派上用場。

6、在修改框中設置數值，然后單擊確定。

7、單擊要擺放尺寸的位置。
