SolidWorks使用尖角折彎生成鈑金零件

當將鈑金折彎時，您可生成尖角折彎而不是圓角折彎。

使用尖角折彎生成鈑金零件:

1、繪制草圖輪廓來生成一個零件，然后將其拉伸為薄件特征。

2、單擊插入折彎或者單擊插入 > 鈑金 > 折彎。

3、在 PropertyManager 中，在折彎參數下面：

（1）、選取模型上的固定面。零件展開時該固定面的位置保持不變。面的名稱會顯示在固定的面或邊線 框中。

（2）、鍵入折彎半徑。

4、在折彎系數之下，選擇下列的選項:折彎系數表、K-因子、折彎系數、折彎扣除或折彎計算。

（1）、如果您選定 K-因子、折彎系數 或 折彎扣除，請輸入一個值。

（2）、如果您選擇了折彎系數表或折彎計算，從清單中選擇一個表，或單擊瀏覽來瀏覽到表格。

5、如果您要釋放槽切除被自動添加，請選擇自動切釋放槽復選框，然后選擇釋放槽切除的類型。如果您選擇矩形或矩圓形，則必須指定釋放槽比例。

所設定的選項及為折彎半徑、折彎系數及自動切釋放槽指定的數值會成為您下一個新生成的鈑金零件的默認設定。

6、單擊確定。

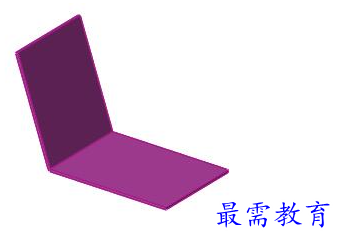

一個折彎的鈑金零件被生成，其尺寸在展開狀態(tài)下反映指定的折彎系數及半徑值。
