用SolidWorks畫數字8的造型

下面給大家介紹的是用SolidWorks畫數字8的造型的方法，具體操作步驟如下：

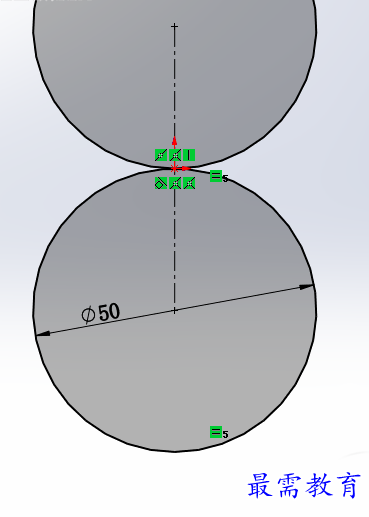

1.在【前視基準面】畫兩個圓，添加相等。

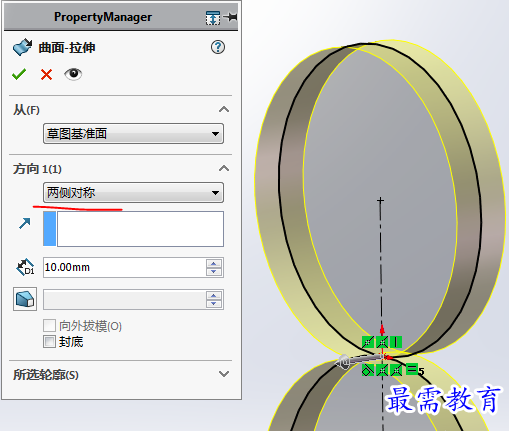

2.【曲面拉伸】兩側對稱：10 。

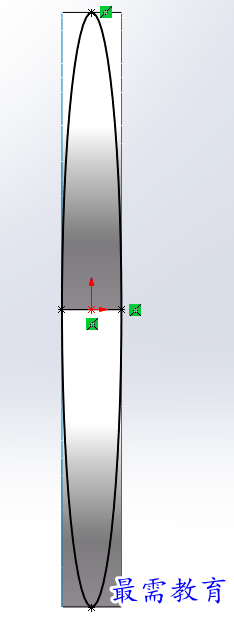

3.在【右視基準面】畫橢圓。

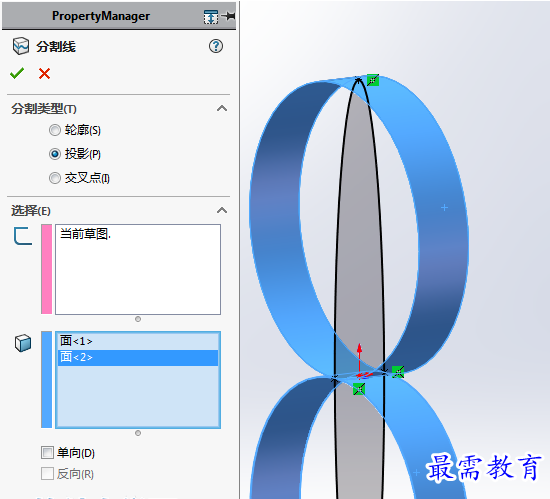

4.【分割線】投影。

5.畫3D草圖，【轉換實體引用】藍色邊線。

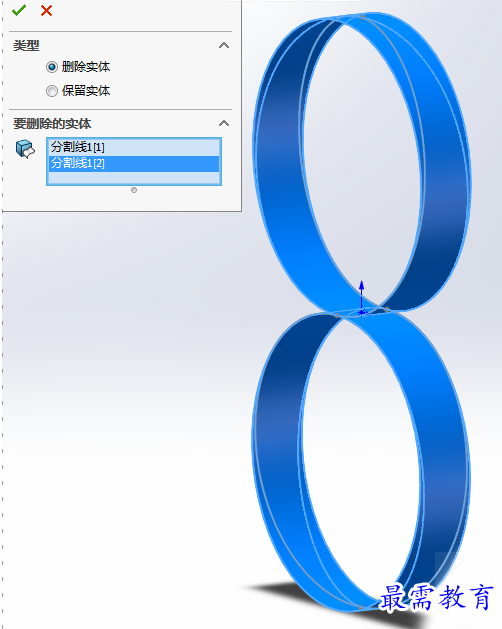

6.【刪除/保留實體】。

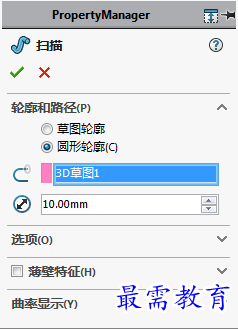

7.【掃描】圓形輪廓，直徑：10 。
