solidworks拉伸不同厚度

下面給大家介紹的是solidworks拉伸不同厚度，具體操作步驟如下：

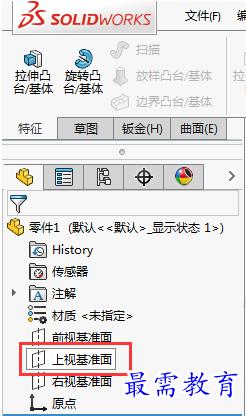

1、打開solidworks軟件，新建零件，點擊上視基準面。

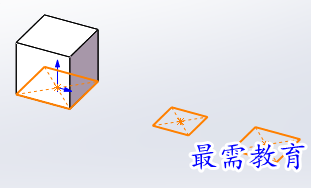

2、繪制三個正方形出來。

3、然后點擊拉伸特征，所選輪廓，選第一個草圖矩形。設置拉伸30mm。點擊確定。

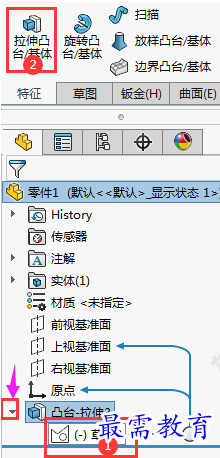

4、然后在拉伸模式里面找到草圖。再點擊拉伸。

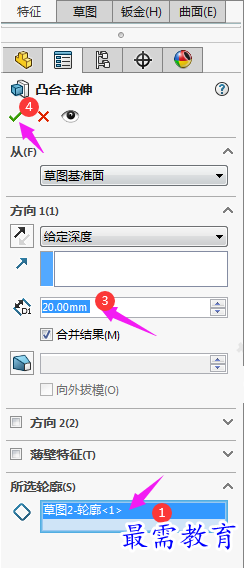

5、同樣的方法，所選輪廓就選第二個草圖矩形。設置20mm，點擊確定。

6、用同樣的方法進行拉伸。深為10mm。

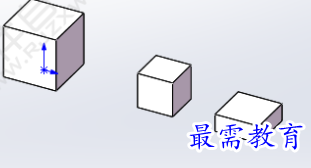

7、這樣就一個草圖就是不同的厚度了。
