solidworks圓角零件的繪制方法

怎么使用solidworks圓角繪制零件的方法，下面給大家分享一下步驟如下：

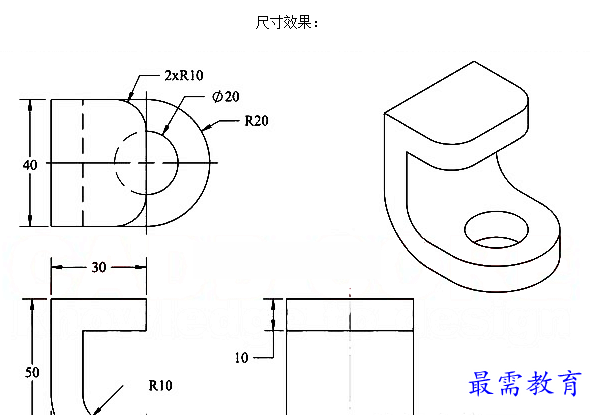

尺寸效果：

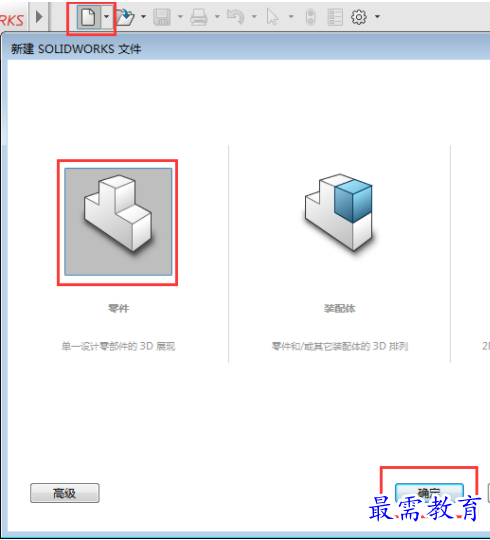

1、打開solidwroks2016軟件，點擊新建圖標，點擊零件，點擊確定。效果如下：

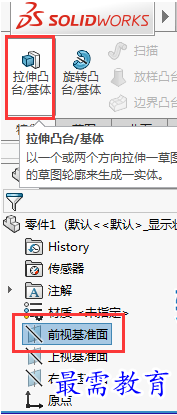

2、點擊前視基準面，點擊拉伸凸臺/基體。效果如下：

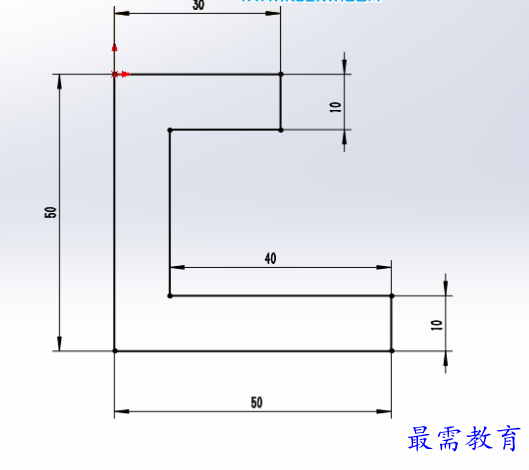

3、在前視基準面上，繪制草圖出來，效果如下：

4、退出草圖，轉入凸臺--拉伸設置。兩側對稱：40。效果如下：

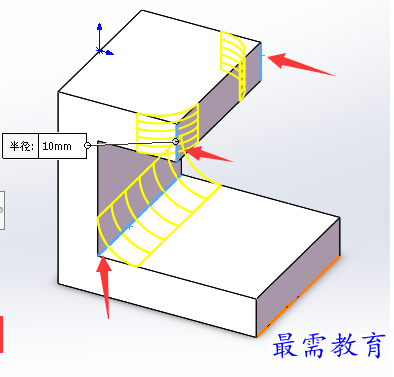

5、然后使用圓角工具，選擇要倒圓角的邊線，設置半徑為10。進行倒圓角處理。效果如下：

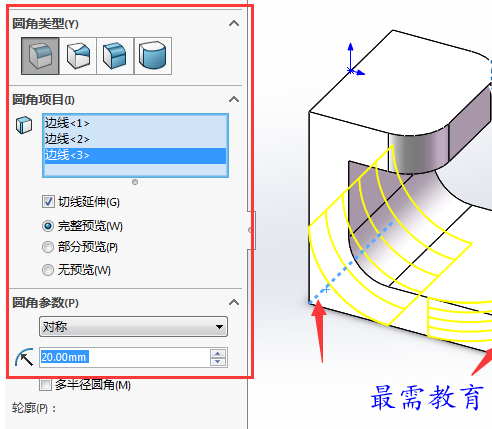

6、同樣的方法倒圓角處理，這一次半徑設置為20mm。

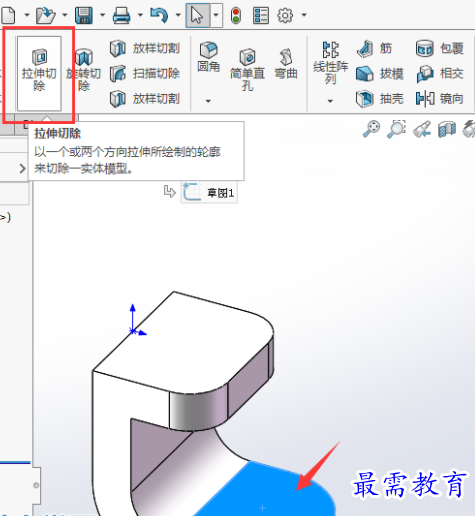

7、選擇實體面，點擊拉伸切除。效果如下：

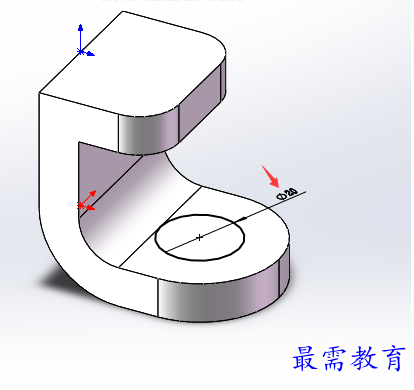

8、然后繪制一個直徑為20的圓出來，退出草圖。

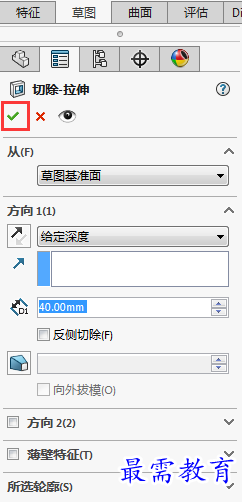

9、轉入切除拉伸設置，給定深度為40.效果如下：

10、就這樣完成了一個簡單的倒圓角實例。
