solidworks怎樣在圓筒上畫孔

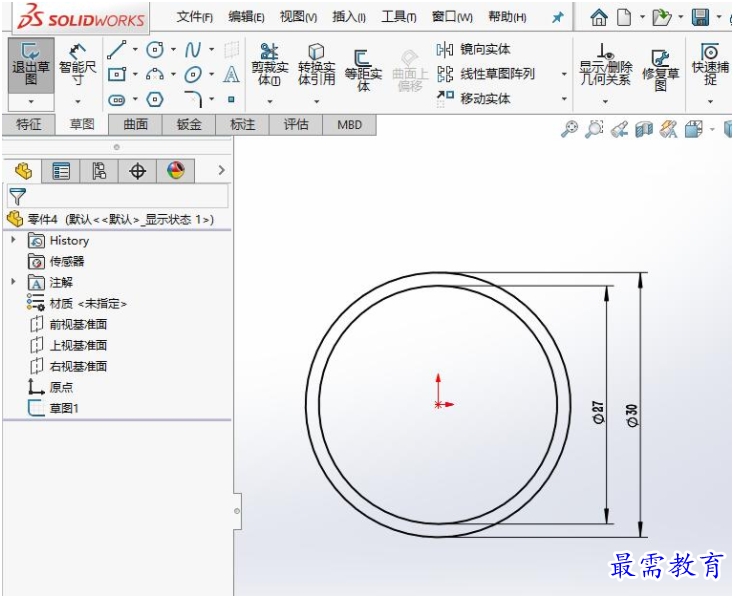

1、在上視圖創建二個同心圓，分別為直徑30mm與直徑27mm。效果如下：

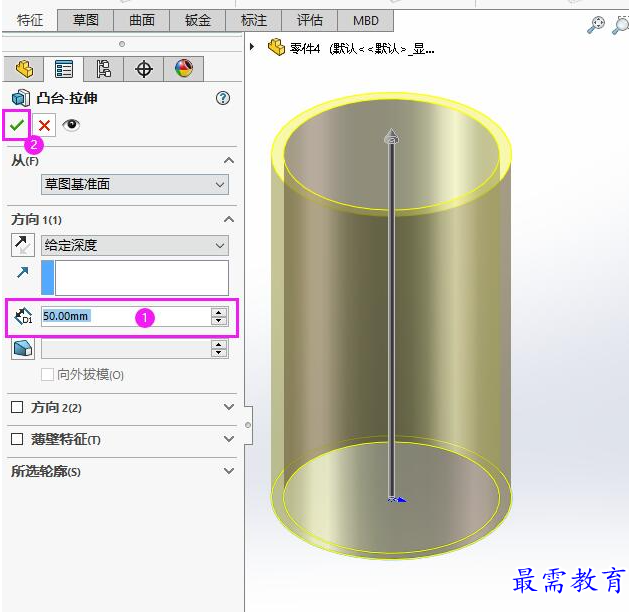

2、退出草圖，點擊拉伸凸臺，選中草圖，設置方向1，給定深度為50mm，點擊確定。

3、點擊拉伸切除，提示要選擇草圖繪制面，選擇前視基準面。

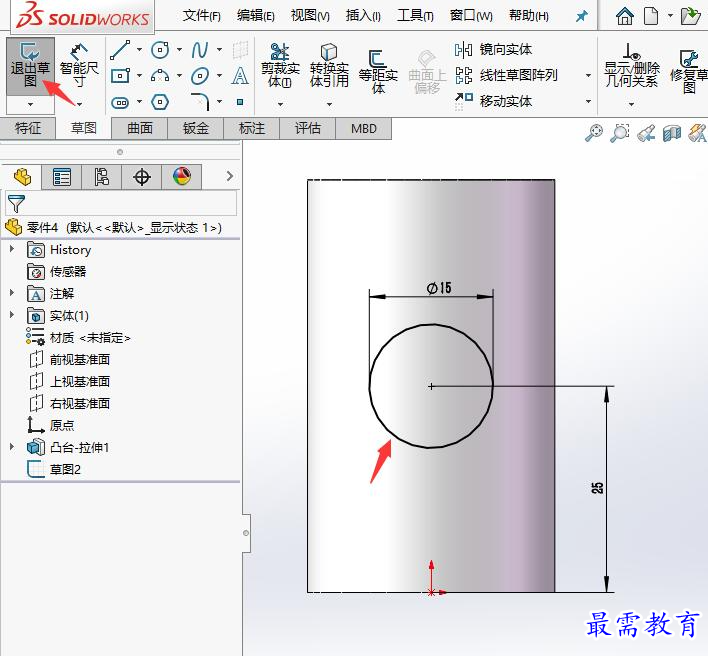

4、然后在前視圖中，繪制一個直徑為15mm的圓。

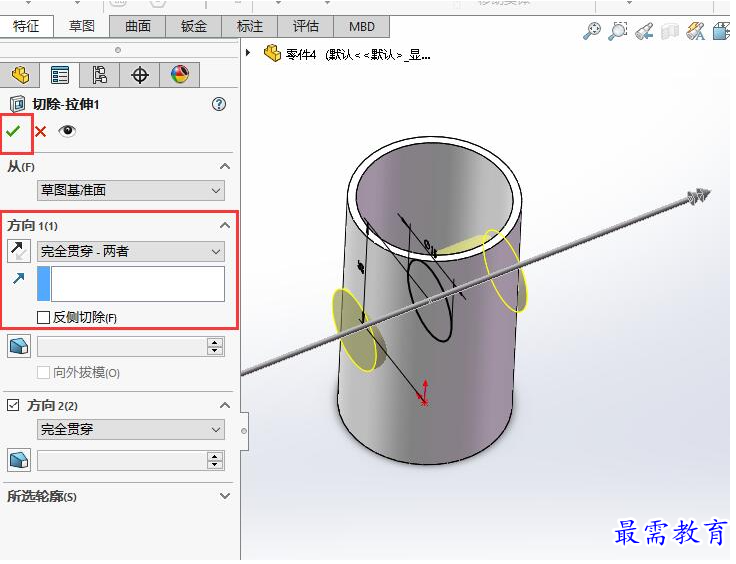

5、退出草圖，進入拉伸切除設置完全貫穿-兩者，點擊確定。

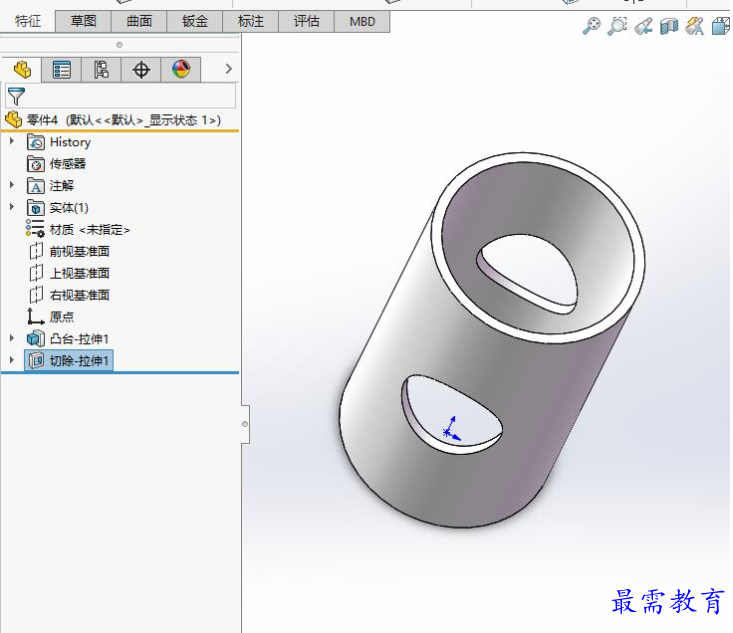

6、這樣就完成了solidworks在圓筒上畫孔。
