solidworks螺紋怎么畫

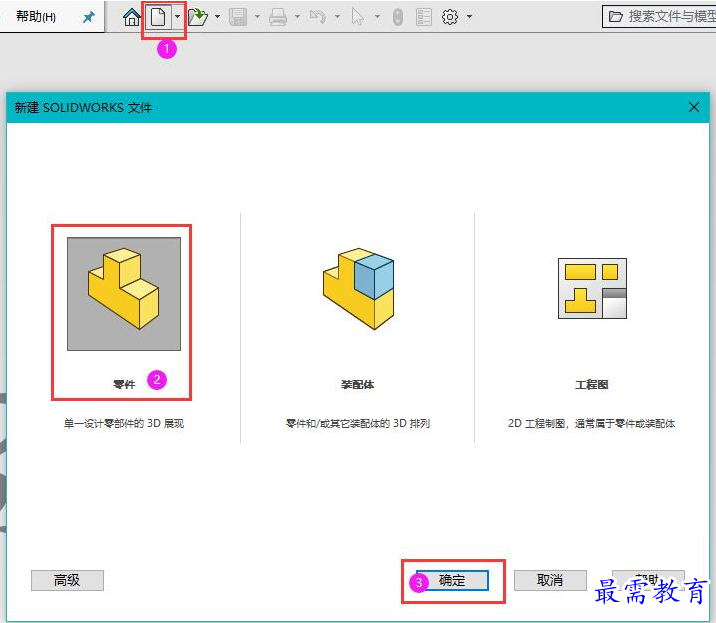

1、打開solidworks2020軟件，點擊新建圖標，彈出新建對話框，選零件，點擊確定。

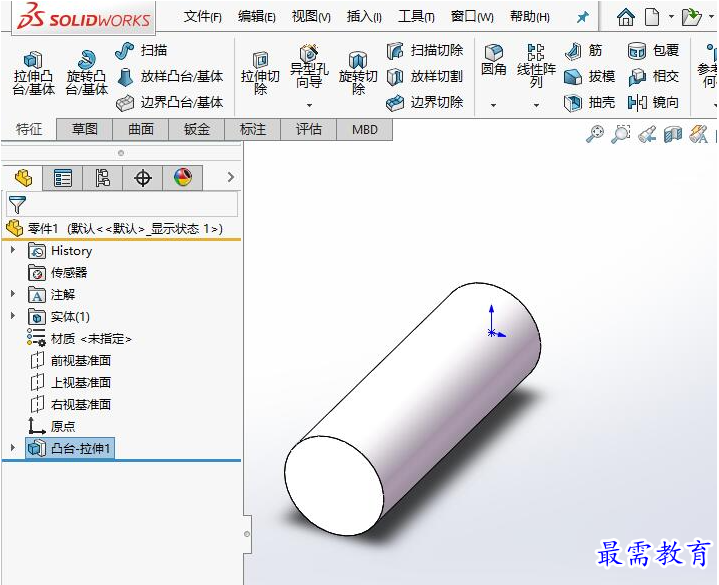

2、繪制一個草圖圓形，并拉伸成實體。如下圖：

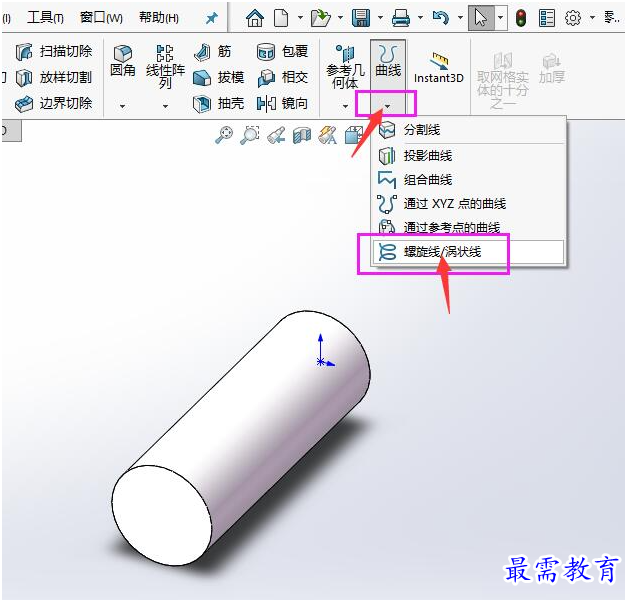

3、點擊曲線功能，點擊螺旋線/渦狀線。如下圖：

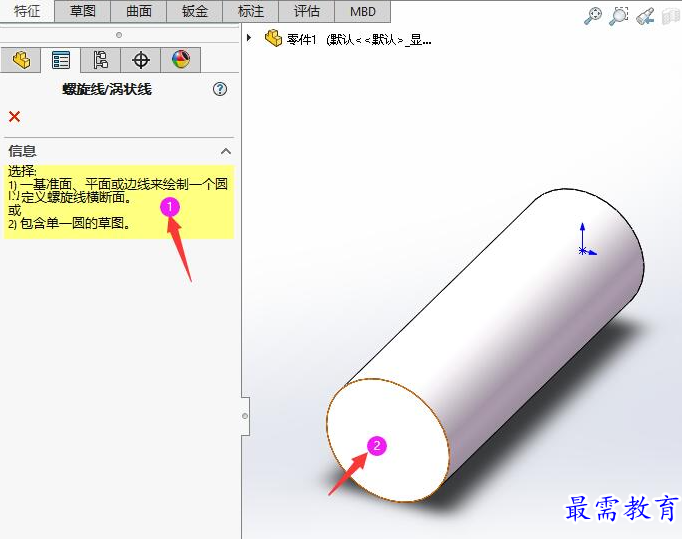

4、要求選擇草圖繪制面，點擊圓柱截面即可。

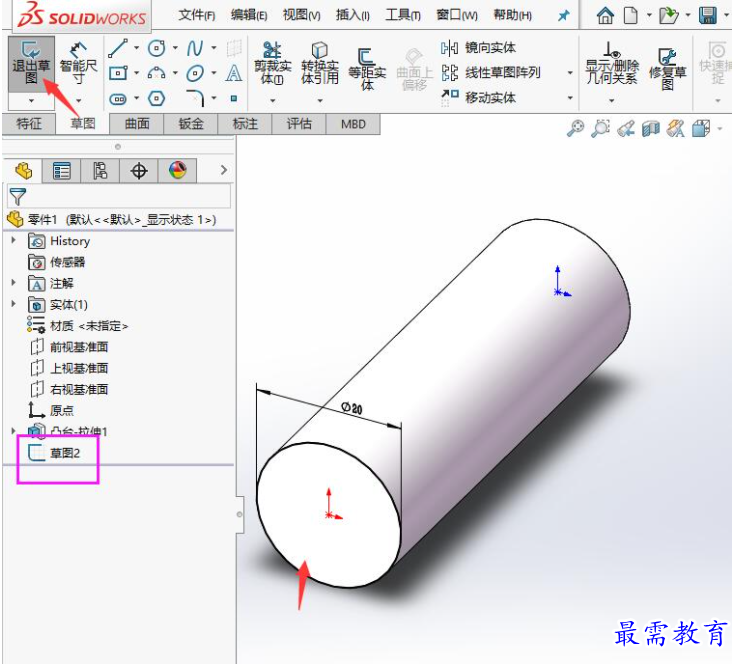

5、繪制一個直徑為20mm的圓，然后退出草圖。

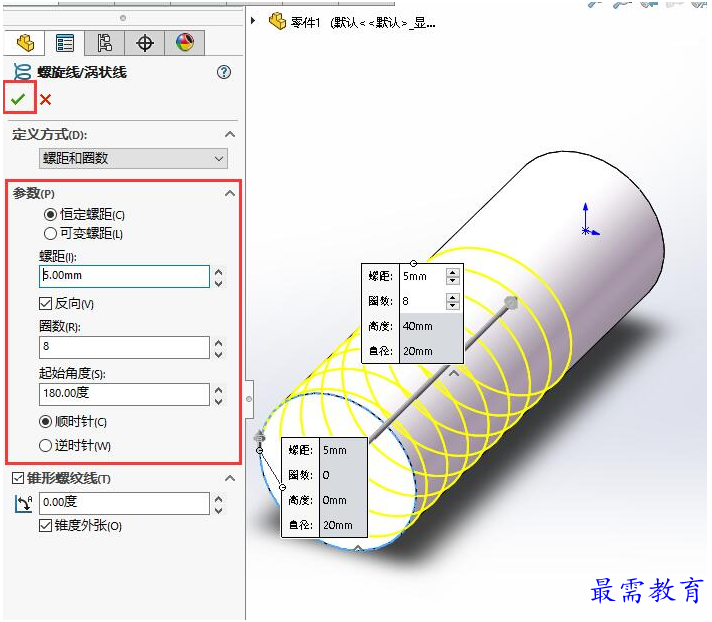

6、然后設置螺旋線的參數，然后點擊確定。

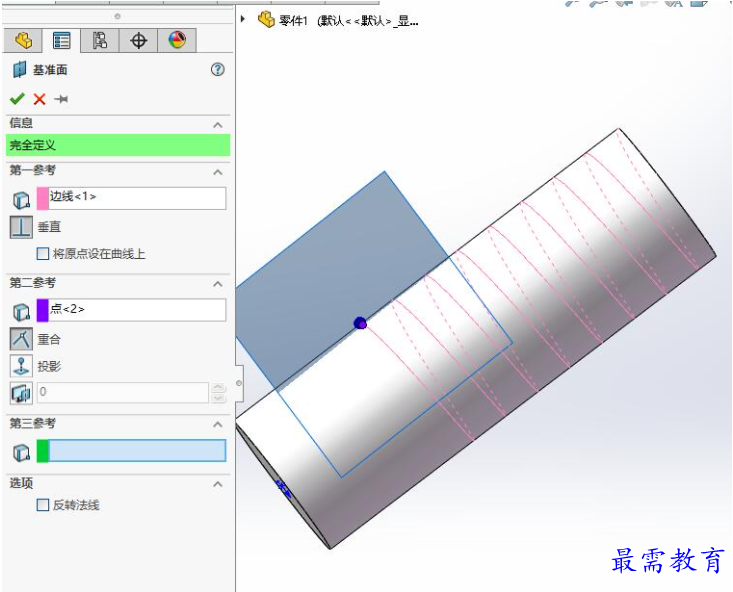

7、點擊新建基準面，以螺旋線為主創建一個新的基準面。

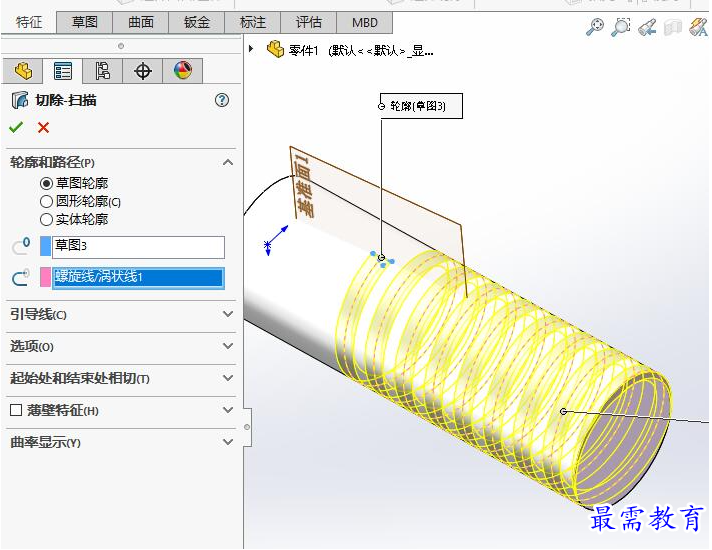

8、然后在基準面上創建一個三角形?；蚴莿e的形狀都可以。再用掃描切換功能，把三角形沿螺旋線進行掃描。

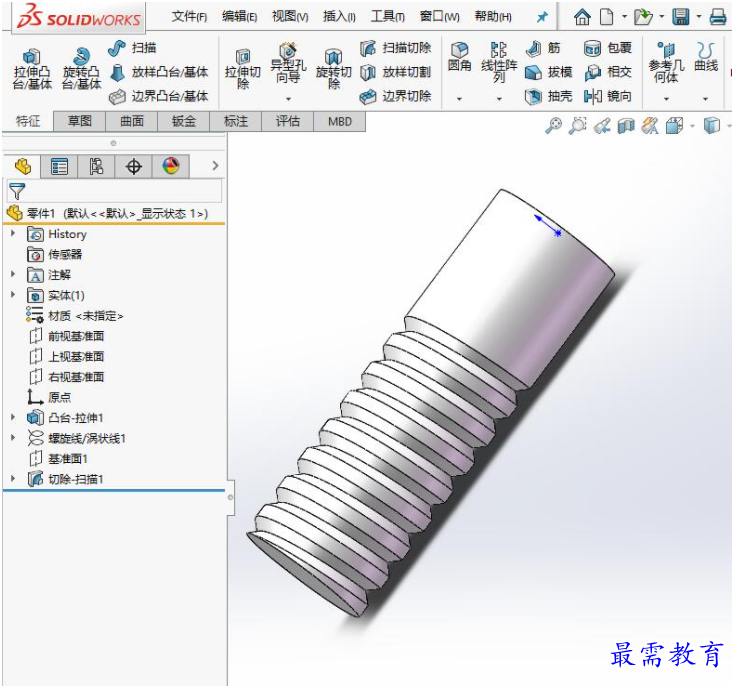

9、這樣就完成了螺紋的畫法。
