用solidworks繪制實體可以放樣特征完成

下面給大家介紹的是用solidworks繪制實體可以放樣特征完成，喜歡的朋友可以一起來關注軟件自學網學習更多的solidworks教程。

1、打開solidworks2016軟件，點擊新建--零件--確定。

2、點擊前視基準面--點擊拉伸凸臺/基體。效果如下：

3、進入前視基準面，繪制一個草圖出來。

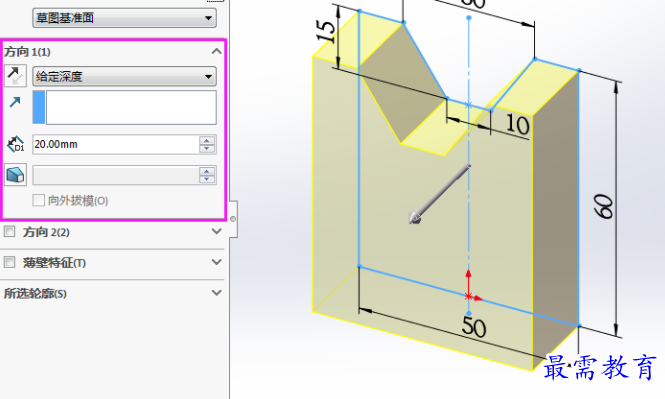

4、然后退出草圖，設置給定深度為20mm，點擊確定。

5、然后點擊實體面，點擊草圖，

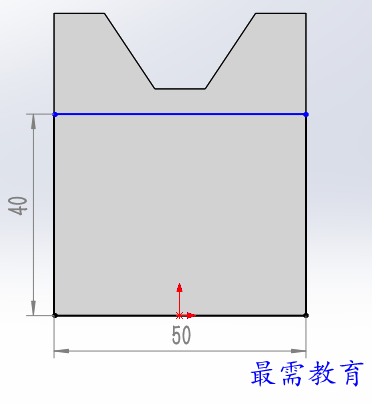

6、然后繪制下面的草圖出來，效果如下：

7、然后再點擊特征--參考幾何體--基準面。

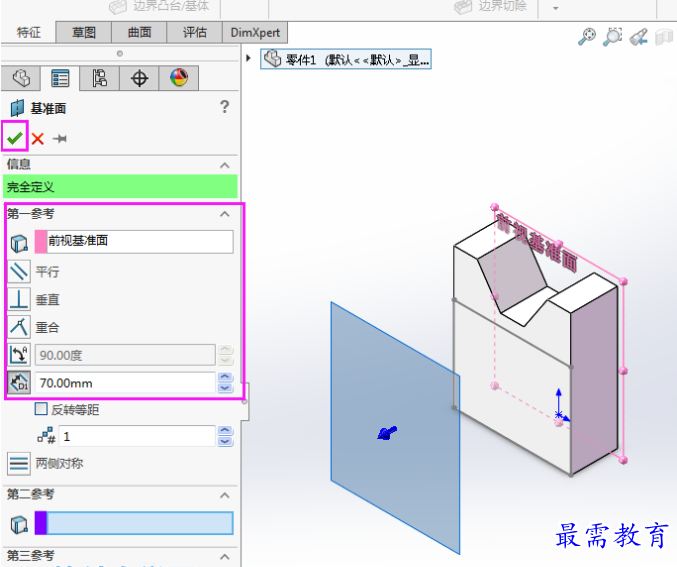

8、第一參考選前視基準面，設置距離為70mm。

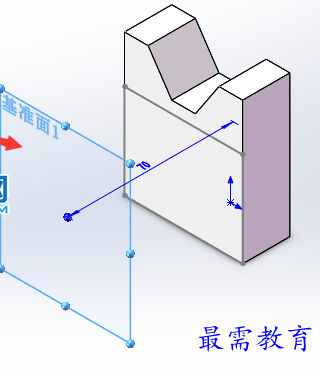

9、然后選建好的基準面，點擊草圖繪制，效果如下：

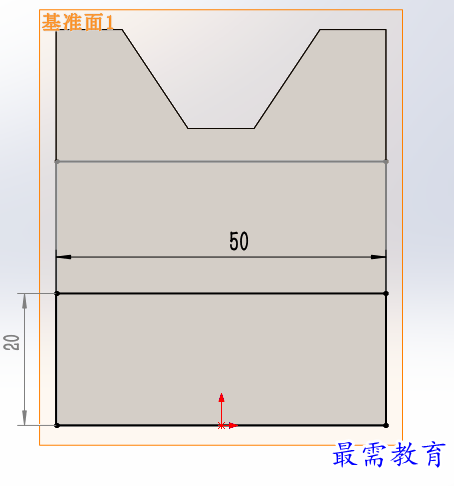

10、然后繪制下面的矩形出來，效果如下：

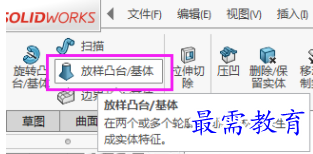

11、二個草圖出來后，點擊特征的放樣凸臺/基體。

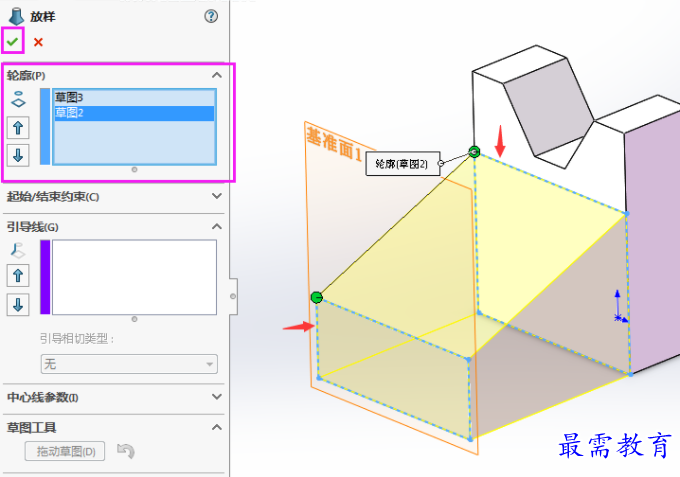

12、然后選中二個草圖出來，效果如下：

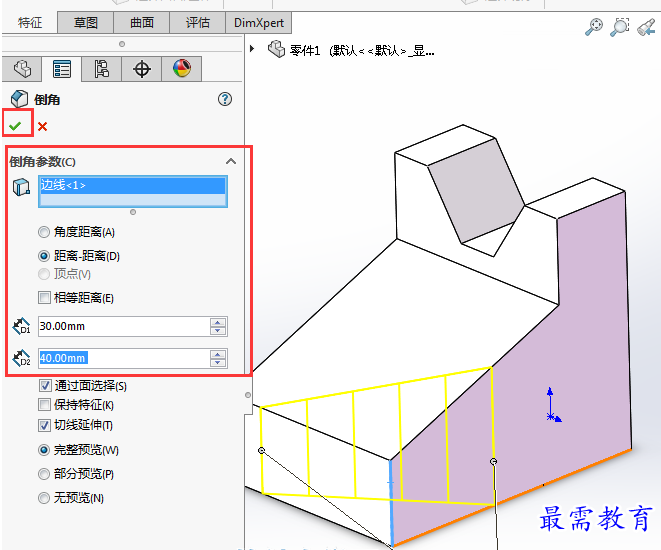

13、然后再進行倒角設置，距離與距離設置于30與40mm。

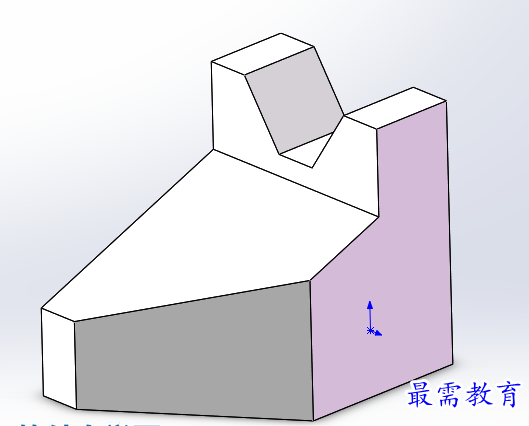

14、然后這樣就完成了零件實例的創建。效果如下：
