solidworks拉伸凸臺、拉伸切除實例

下面給大家介紹的是solidworks拉伸凸臺、拉伸切除實例練習。

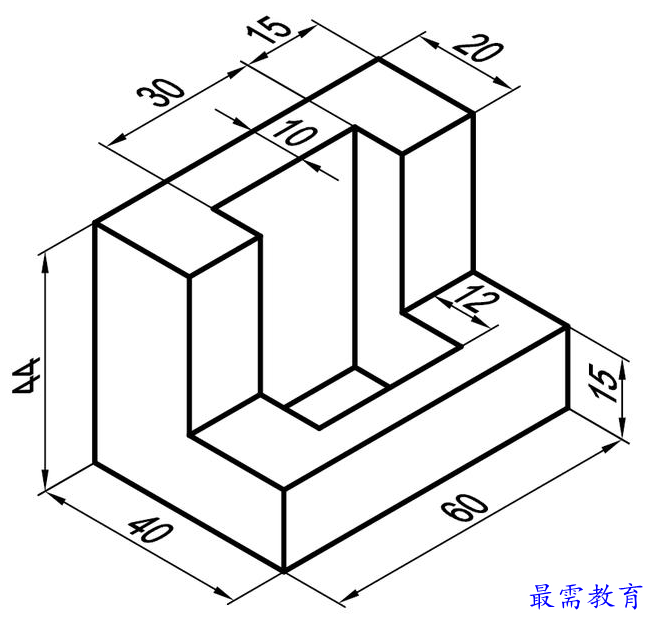

效果圖：

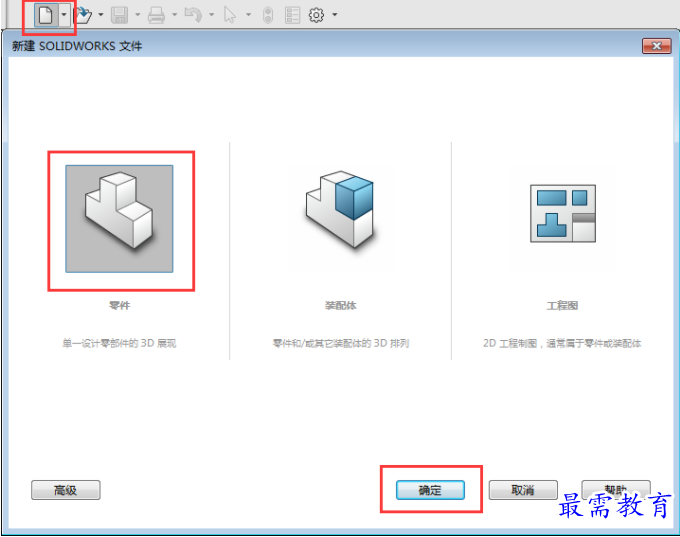

1、打開solidworks2016,點擊新建--點擊零件--確定。效果如下：

2、點擊前視基準面，點擊拉伸凸臺/基體，效果如下：

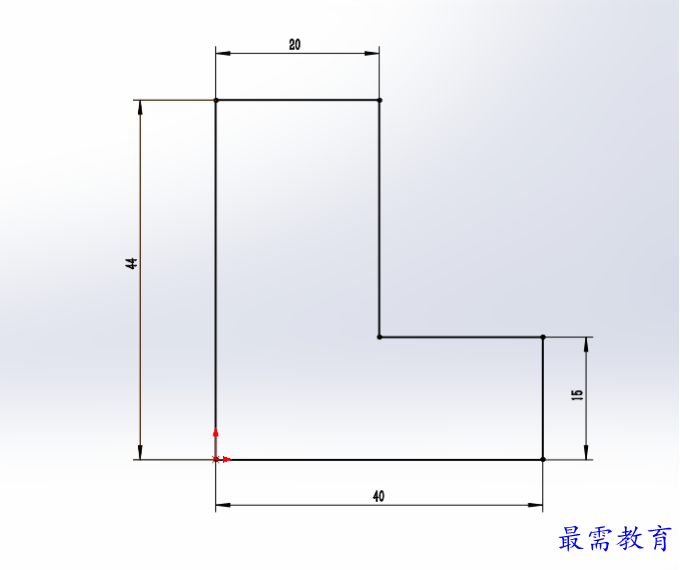

3、然后在前視基準面，繪制下面的草圖出來，效果如下：

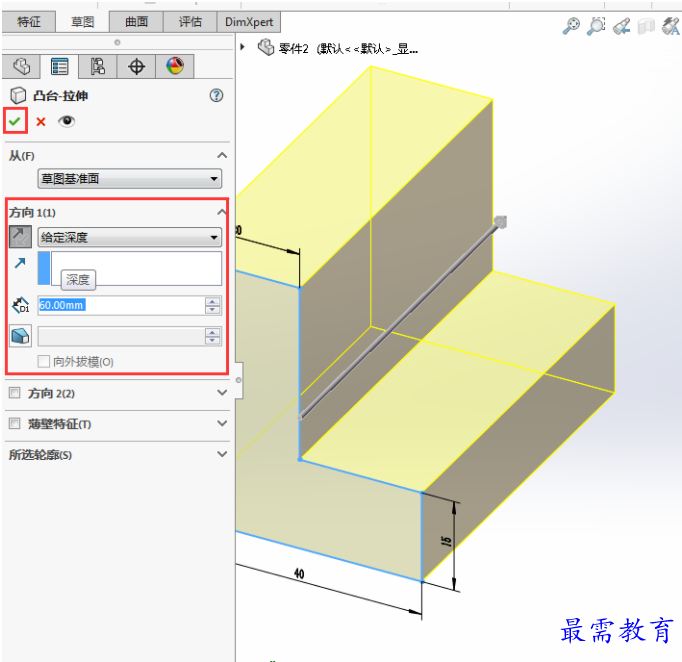

4、然后退出草圖，轉入凸臺--拉伸。設置給定深度為60mm。

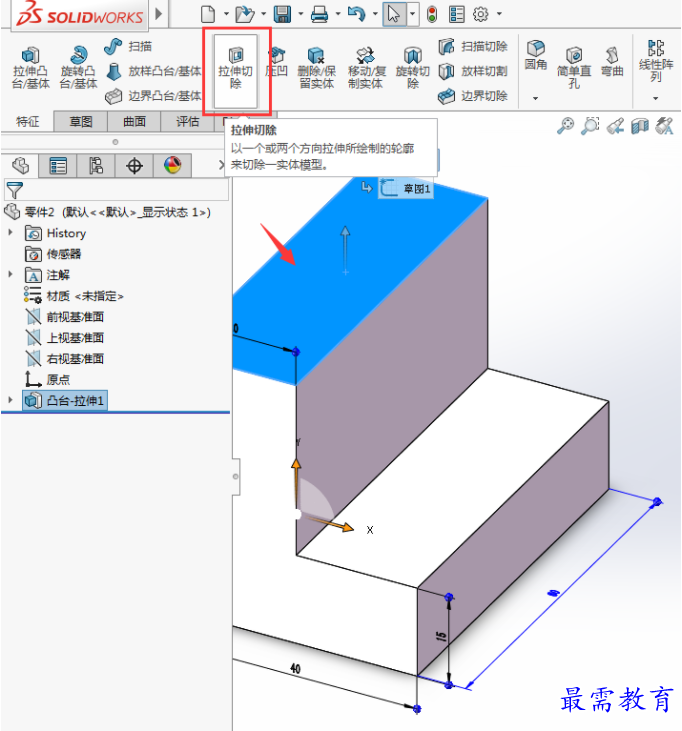

5、然后選中實體，點擊切除拉伸，效果如下：

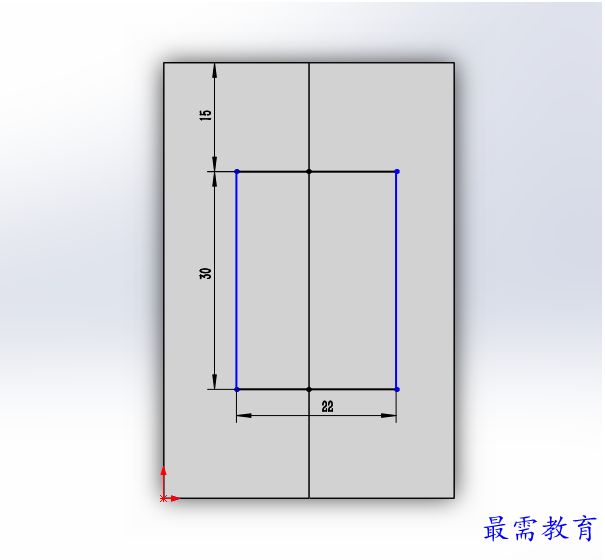

6、然后在上視基準面，繪制下面的草圖出來，效果如下：

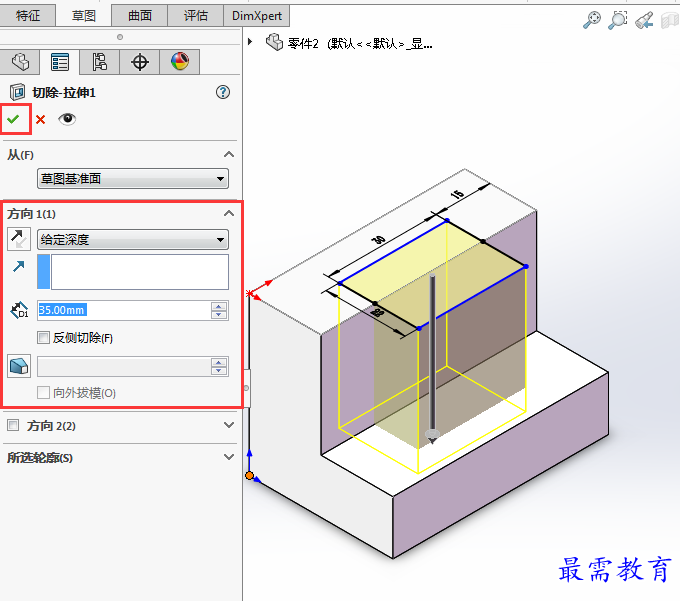

7、然后轉入切除--拉伸設置，給定深度為35mm。效果如下：

8、就這樣實例就制作出來。效果如下：
