solidworks實例建模拉伸凸臺

下面給大家介紹的是solidworks實例建模拉伸凸臺練習二，喜歡的朋友可以一起來關注軟件自學網學習更多的solidworks教程。

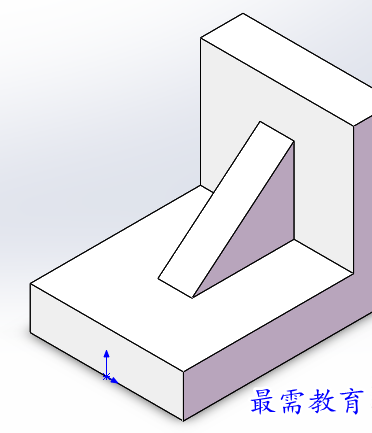

平面效果圖：

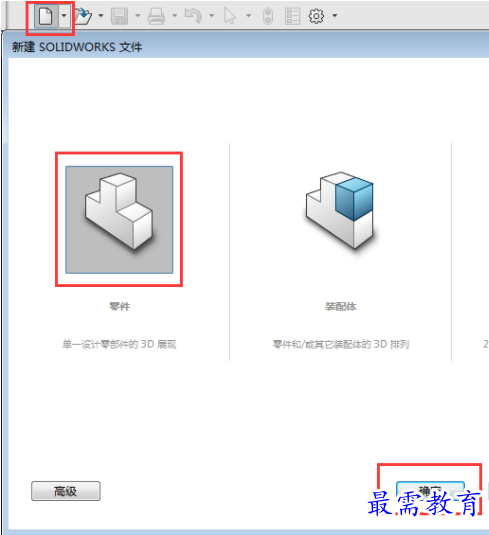

1、打開solidworks2016軟件，點擊新建功能--點擊零件--點擊確定。

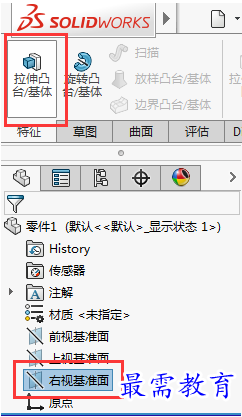

2、然后點擊右視基準面，點擊特征--點擊拉伸凸臺/基體。效果如下：

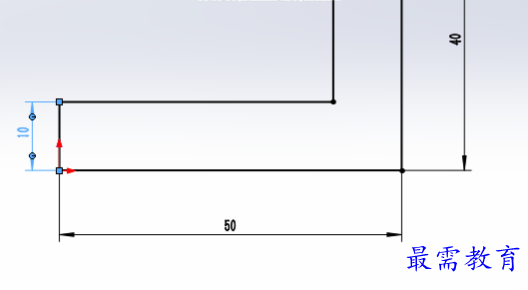

3、然后進入右視基準面，繪制下面的草圖出來，效果如下：

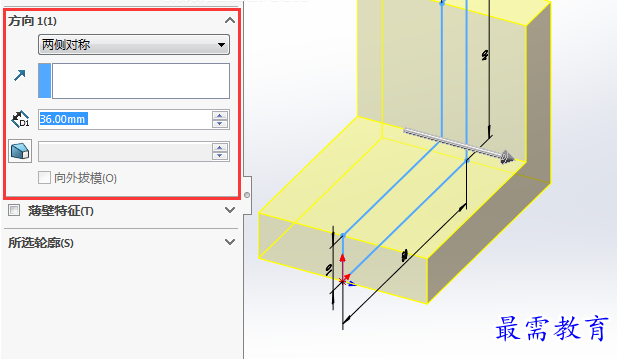

4、繪好了草圖，退出草圖轉入凸臺--拉伸設置。方向?yàn)閮蓚?cè)對稱，給定深度為36mm。點擊綠勾確定。效果如下：

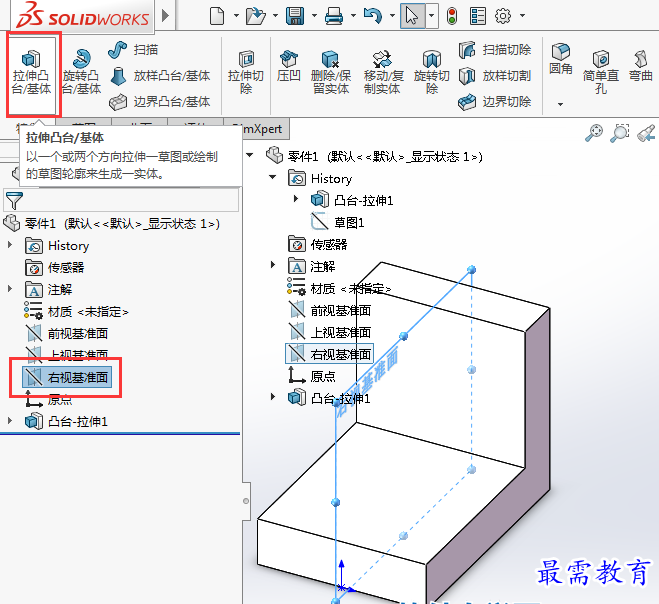

5、同樣的方法，然后點擊右視基準面，點擊特征--點擊拉伸凸臺/基體。效果如下：

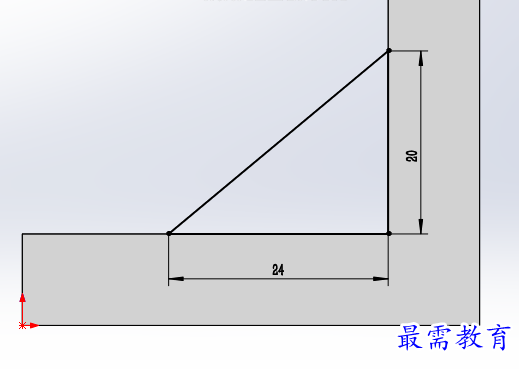

6、然后進入右視基準面，繪制下面的草圖出來，效果如下：

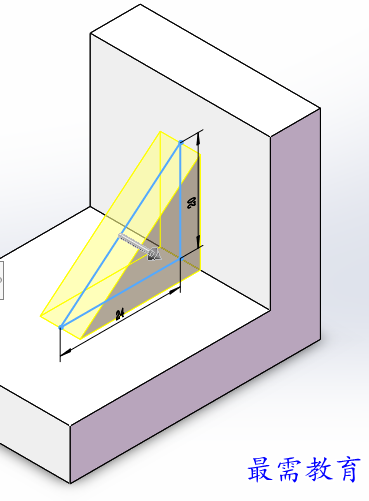

7、繪好了草圖，退出草圖轉入凸臺--拉伸設置。方向?yàn)閮蓚?cè)對稱，給定深度為8mm。點擊綠勾確定。效果如下：

8、這樣一個簡單的實體建模就做好了。
