solidworks前視與上視基準面拉伸切除畫圖

提問人:劉團圓發布時間:2021-09-17

下面給大家介紹的是solidworks前視與上視基準面拉伸切除畫圖的方法與步驟,喜歡的朋友可以一起來關注軟件自學網學習更多solidworks教程。

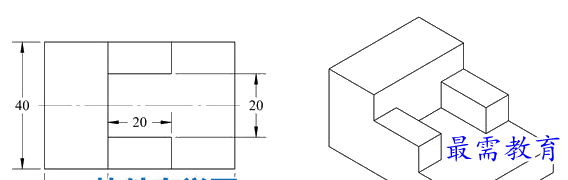

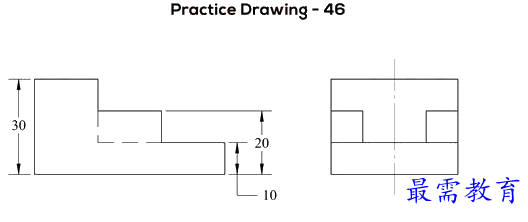

平面圖紙,效果如下:

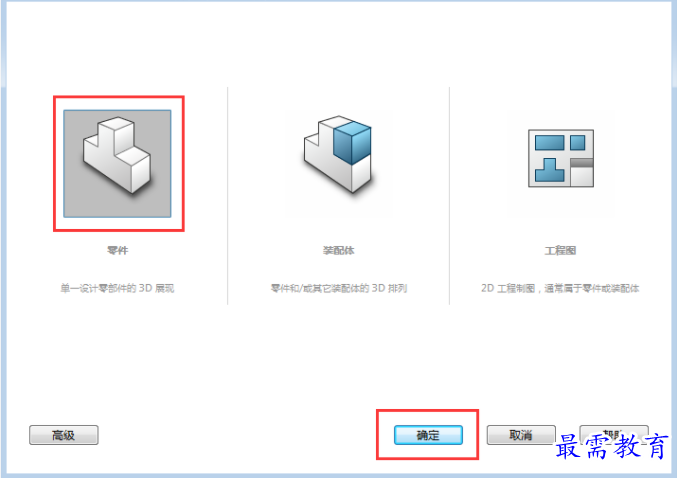

1、打開solidworks2016軟件,點擊新建--零件--確定。

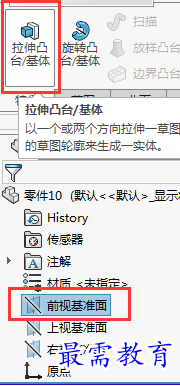

2、點擊前視基準面--點擊特征--點擊拉伸凸臺/基體。

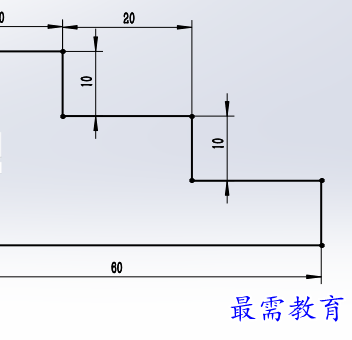

3、進入前視基準面平面,繪制下面的草圖出來,效果如下:


4、退出草圖,輸入凸臺拉伸設置,給定深度為40,點擊綠勾完成。

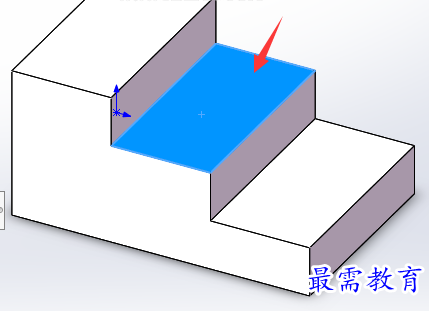

5、選擇實體面,點擊特征--拉伸切除,效果如下:

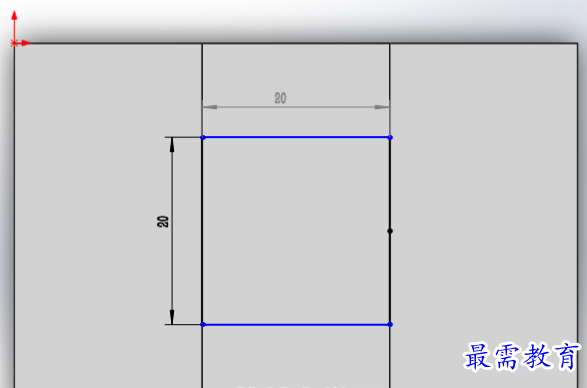

6、然后同時按ctrl+5鍵,進入上視基準面繪制下面的草圖出來。

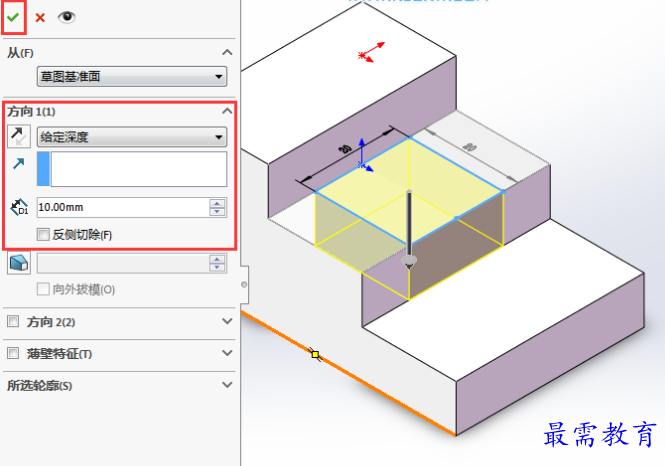

7、然后退出草圖,設置切除設置,方向向下,給定深度為10mm。

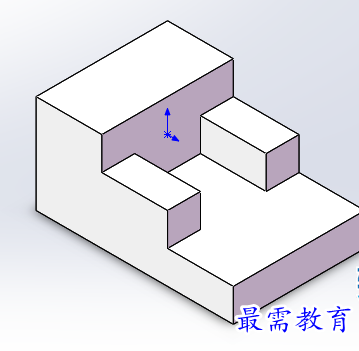

8、這樣就完成了簡單的建模。
