solidworks放樣切除建模的方法與步驟

提問人:劉團圓發布時間:2021-09-17

下面給大家介紹的是solidworks放樣切除建模的方法與步驟,喜歡的朋友可以一起來關注軟件自學網學習更多的solidworks教程。

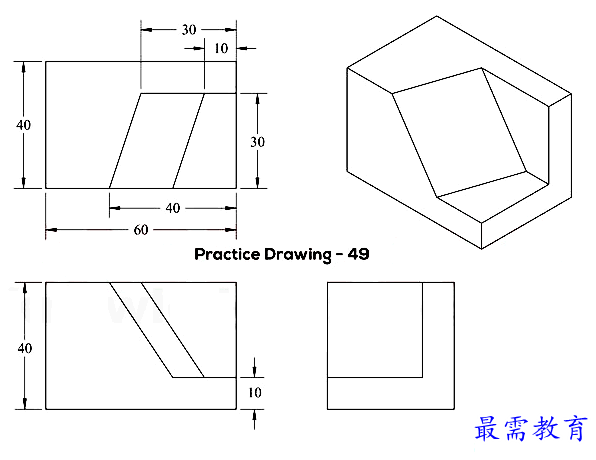

建模平面圖,效果如下:

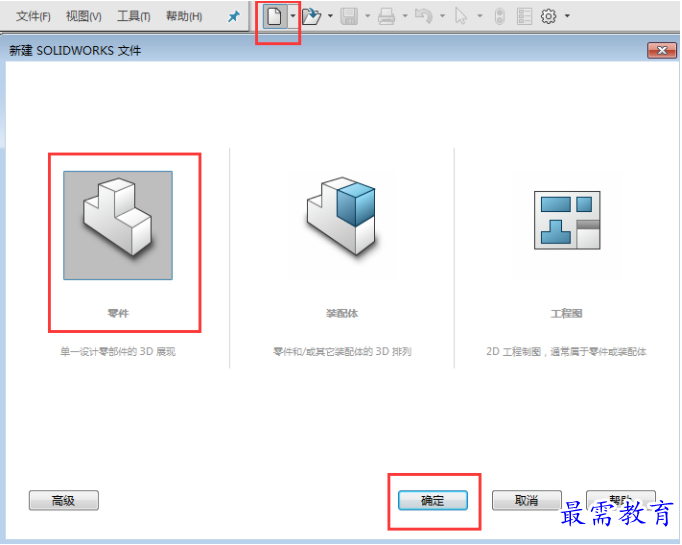

1、打開solidworks2016軟件,點擊新建零件,點擊確定完成。

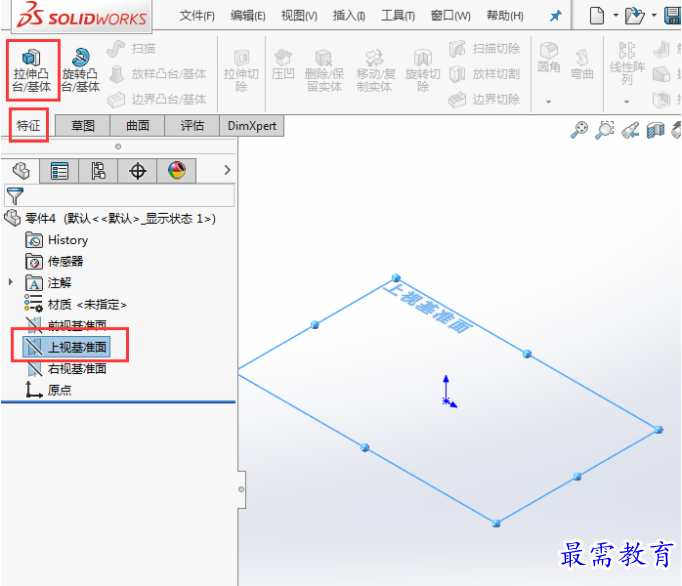

2、點擊上視基準面,再點擊特征的拉伸凸臺/基體。

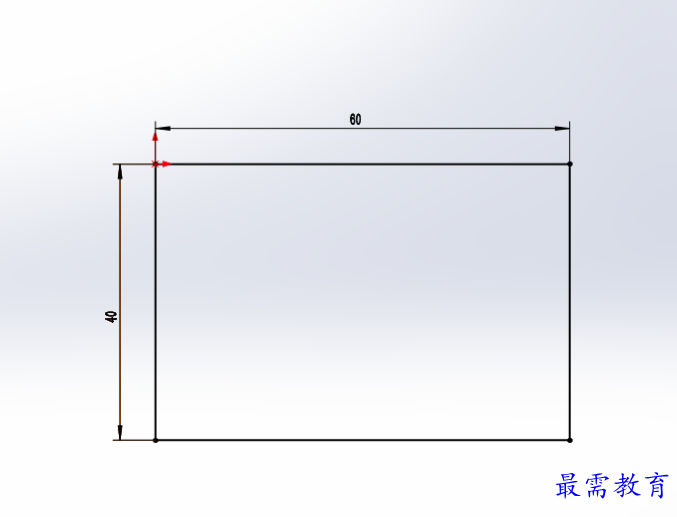

3、按ctrl+5進入上視基準面平面,繪制下面40x60mm的矩形。

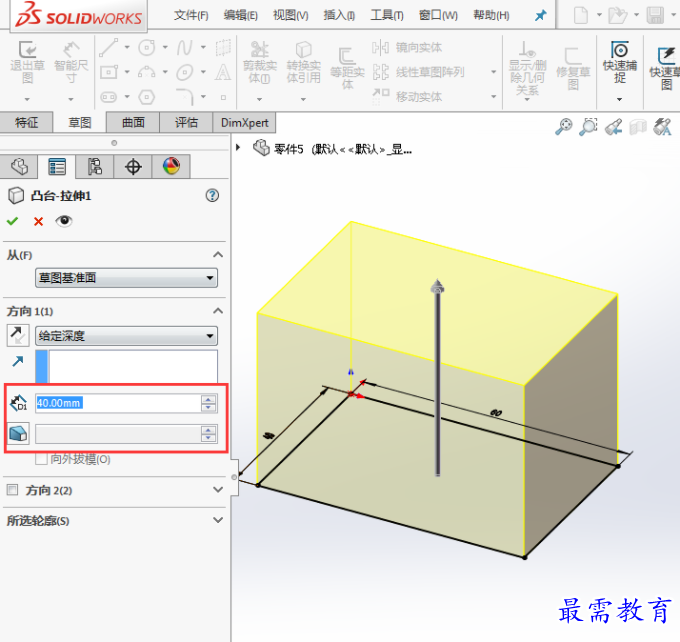

4、繪制好后,退出草圖。轉入凸臺-拉伸設置。給定深度為40mm。點擊綠勾完成。

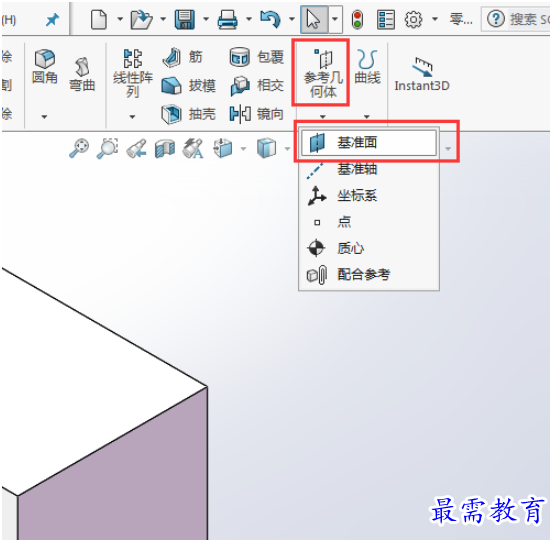

5、點擊特征后面的參考幾何體,點擊基準面,

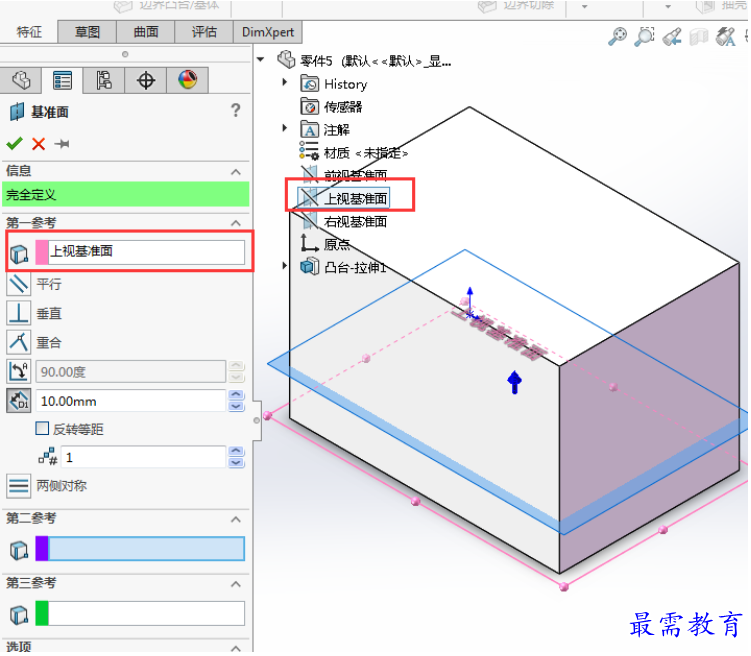

6、第一參考選上視基準面,設置10mm的等距。向上偏移哦。

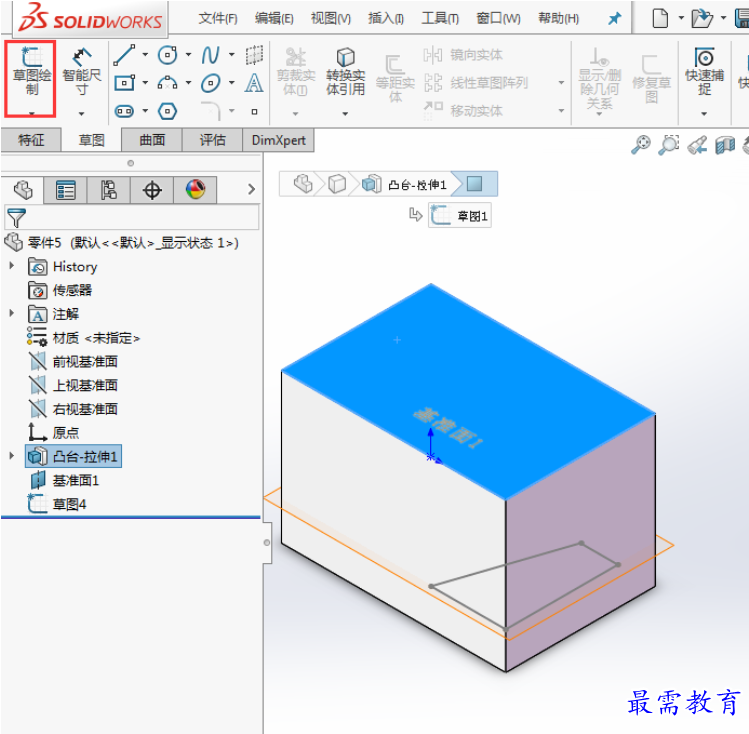

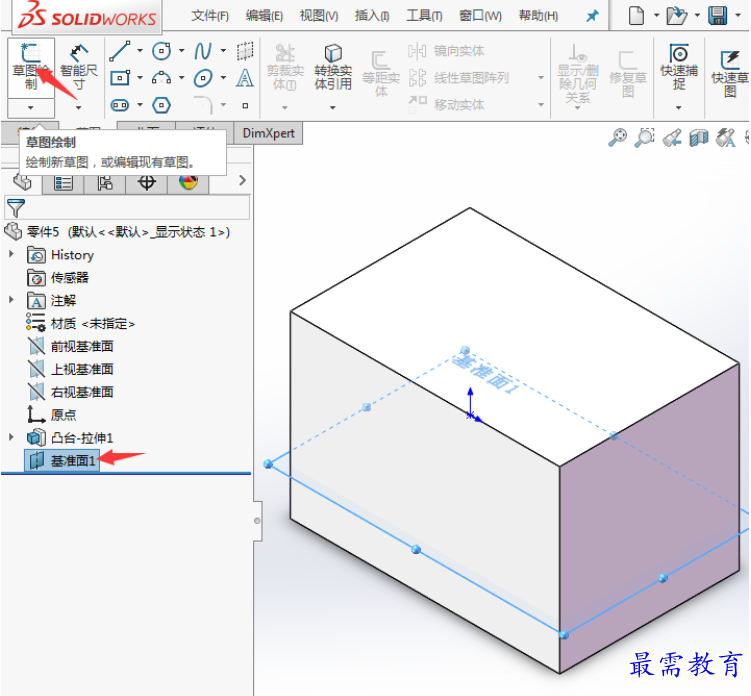

7、點擊基準面1,點擊草圖--草圖繪制。效果如下:

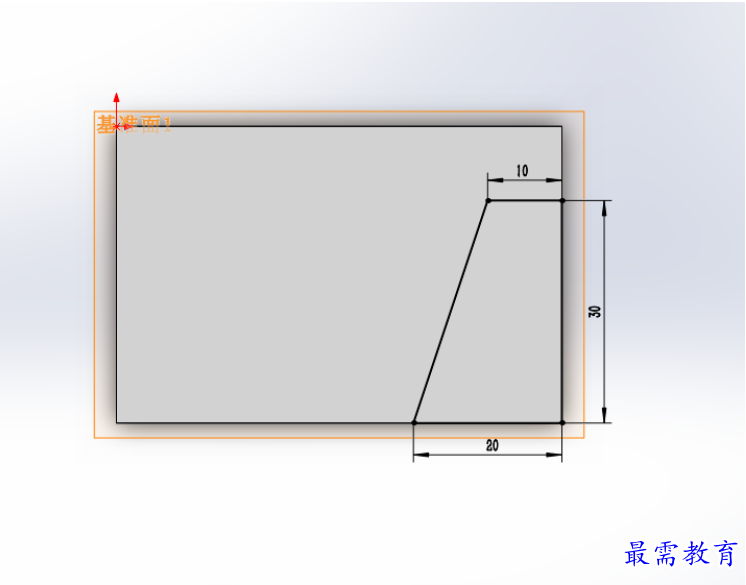

8、然后按ctlr+5,繪制下面的草圖出來,繪制好后,退出草圖。


9、然后選擇實體的上面,點擊草圖--草圖繪制。

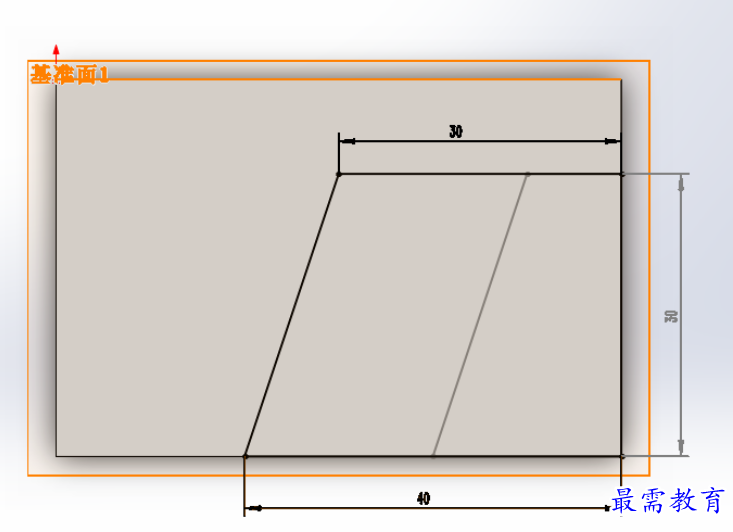

10、繪制下面的大的草圖出來,退出草圖。效果如下:

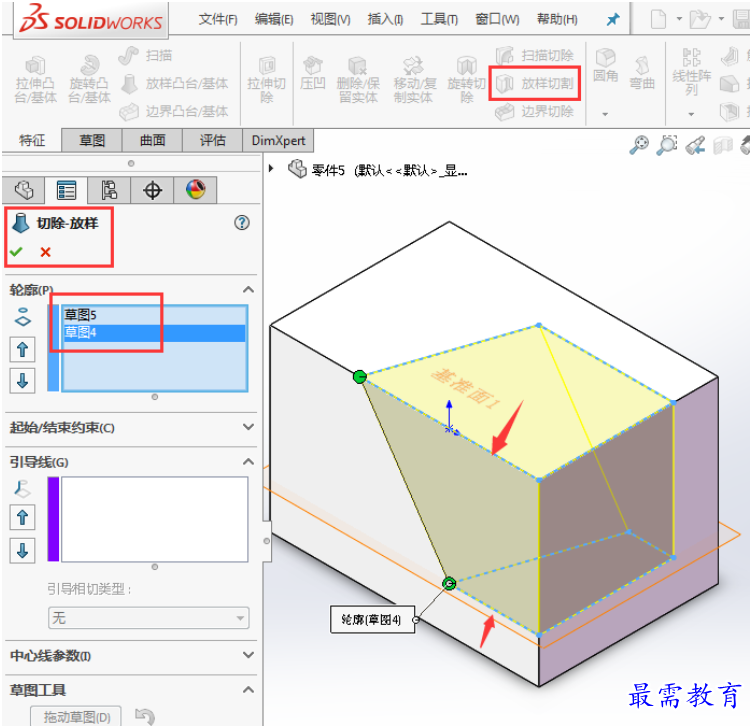

11、然后點擊放樣切除,輪廓選繪制的兩個草圖。然后點擊綠勾。

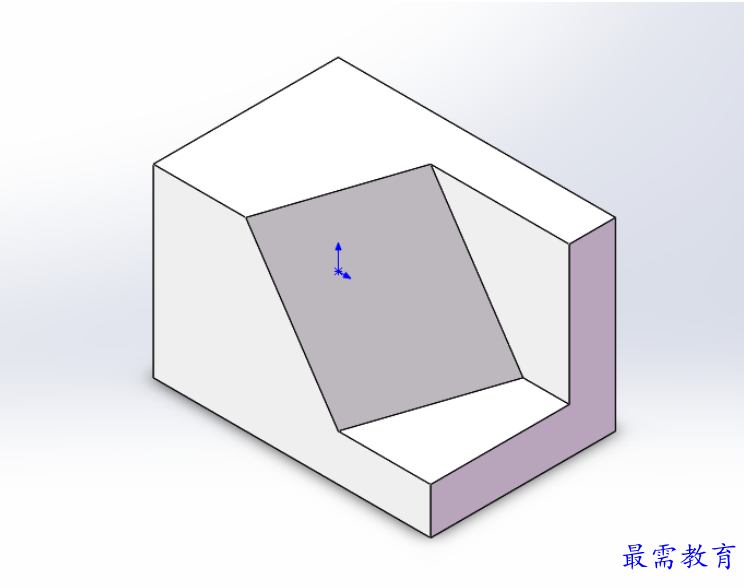

12、就完成了放樣除切設置出來。
