solidworks圓心、起點、端點畫圓弧的方法

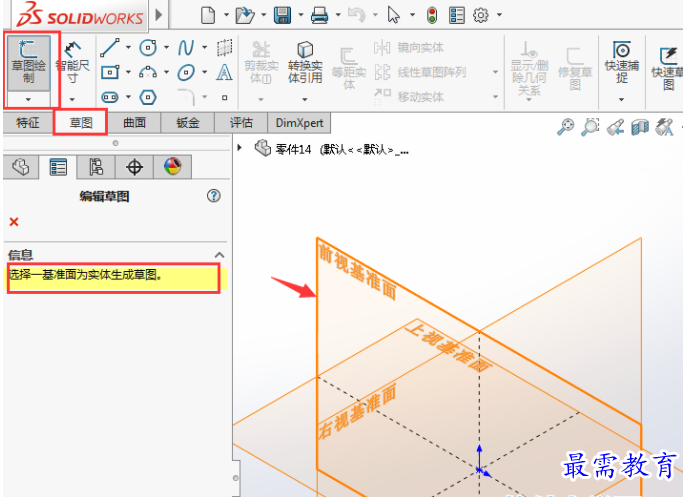

1、打開solidworks2016軟件，點擊新建零件，點擊草圖選項，草圖繪制，選擇前視基準面。

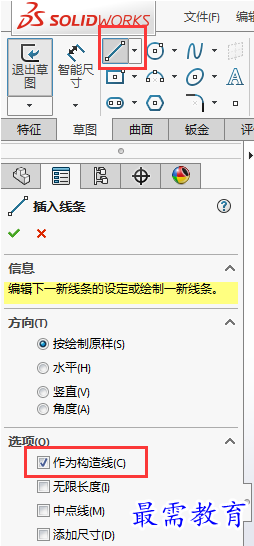

2、點擊直線，設置作為構造線，效果如下：

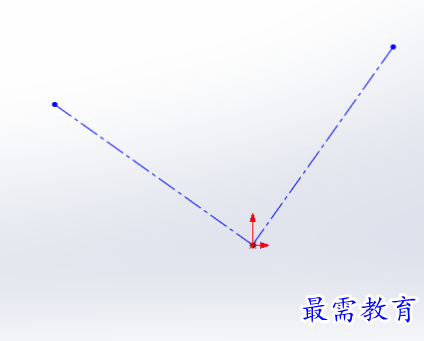

3、然后繪制二條直線出來，效果如下：

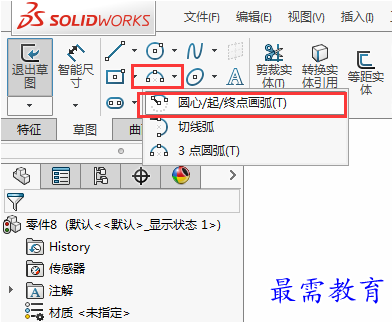

4、輔助線做好后，點擊弧線工具里面的圓心、起、終點畫弧工具。

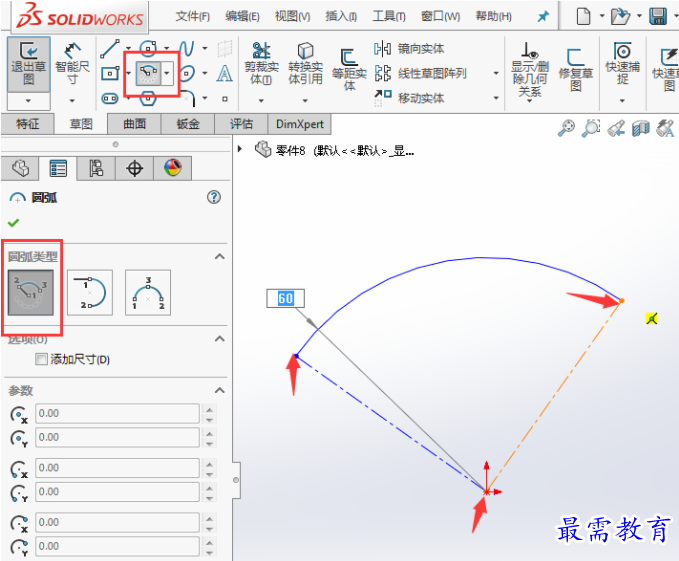

5、然后點擊交點為圓心，點擊另二條線的端點，效果如下：

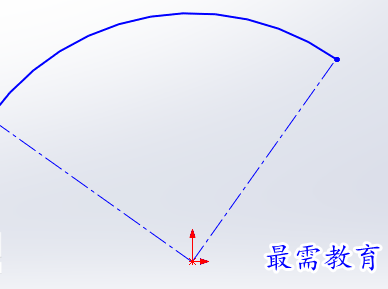

6、這樣二條直線之間畫了一個圓弧。
