新手要學的solidworks常見的標注

1、進入草圖，繪制好的圖形都要進行標注，還有位置也要進行標注，那都是用智能尺寸。

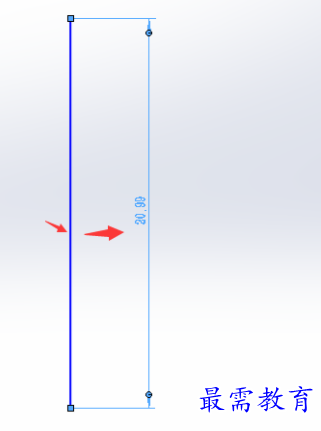

2、最簡單的直線標注，點擊智能尺寸，點擊直線拖出尺寸就行。

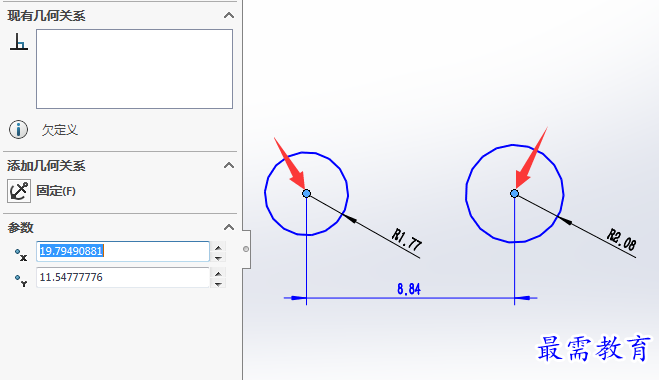

3、二個圓之前怎么標距離，點擊智能尺寸，再點二個圓的圓心后拖動出來就行了，效果如下：

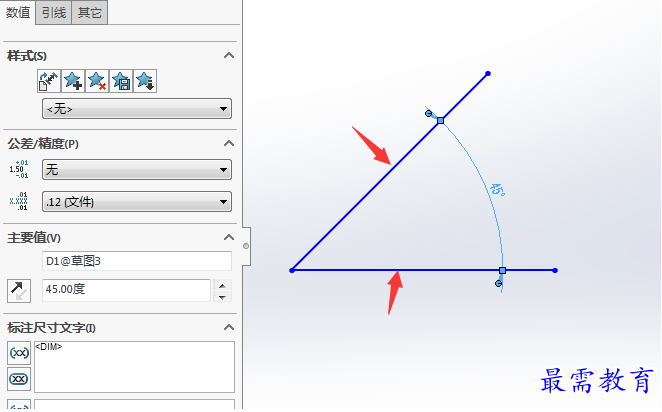

4、怎么標角度，點擊智能尺寸，點擊二條直線，拖動就能生成角度標注。

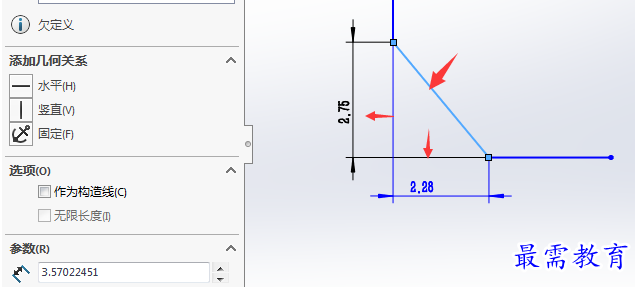

5、點擊智能尺寸，選擇斜線，拖向水平或是垂直方向，效果就出來了。

6、怎么標中心線與圓形的距離，也是一樣點擊圓心與中心線，這樣也出來了。
