solidworks用旋轉凸臺設計一個卡套

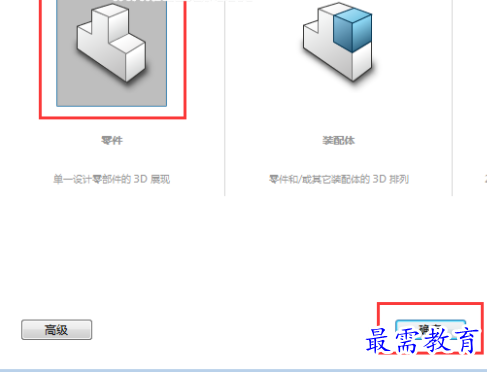

1、打開Solidworks軟件，點擊軟件的新建圖標，點擊零件。點擊確定。

2、點擊特征--點擊旋轉凸臺/ 基體，選擇前面基準面，效果如下：

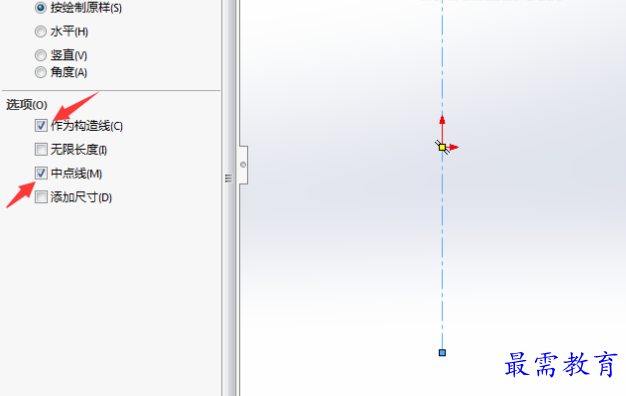

3、進入前視基準面，點擊直線工具，設置作為構造線，還有中心線，繪制一條構造線出來。效果如下：

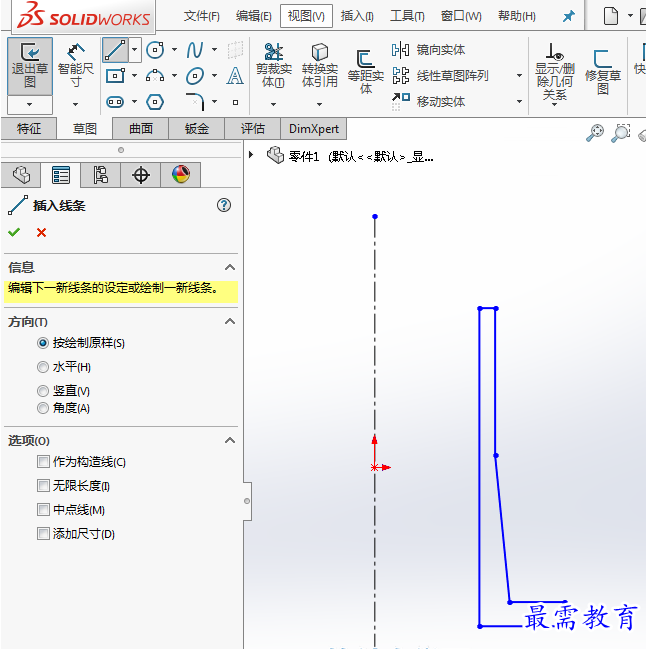

4、然后再點擊直線工具，繪制下面的直線出來，效果如下：

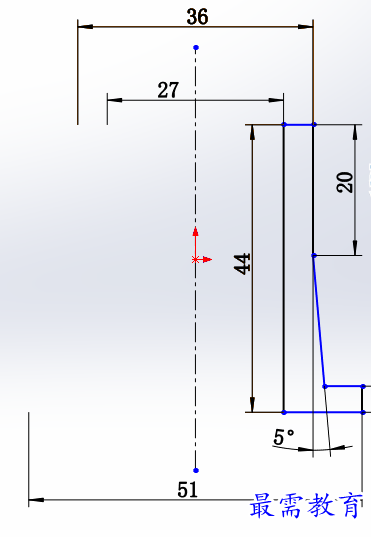

5、然后給下面的圖形，進行標注，效果如下：

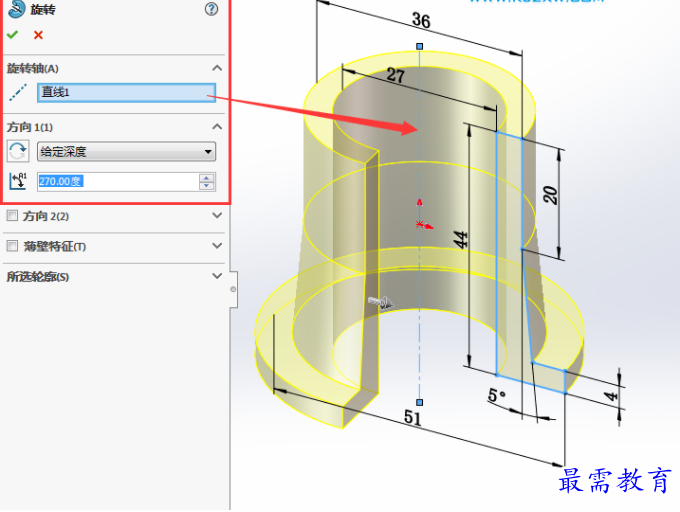

6、繪制好草圖后，退出草圖，進入旋轉設置，旋轉軸要選中心構造線，設置角度為270度。

7、這樣一個簡單的旋轉實體就制作出來了。
