solidworks曲線投影怎么使用

第1步、打開solidworks軟件，繪制一個球體出來。

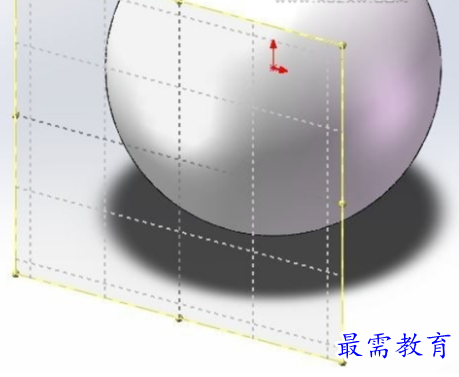

第2步、創建一個基準面，基準面遠離球。

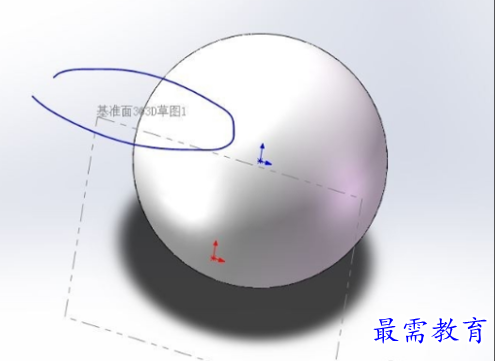

第3步、繪制草圖，選擇之前繪制的基準面。

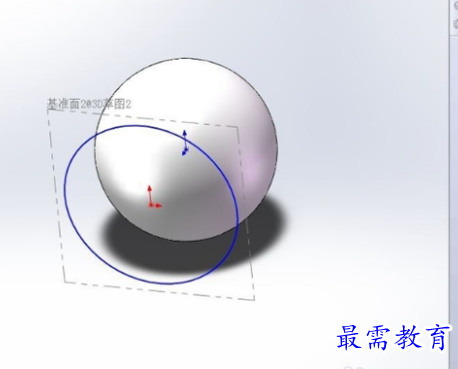

第4步、隨意的繪制一個圓形，點擊確定退出草圖。

第5步、找到曲線命令，下拉菜單點擊投影曲線。

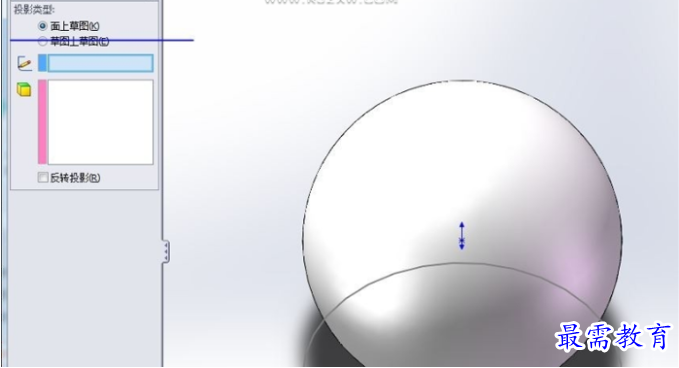

第6步、進入投影曲線，選擇這個方式投影。

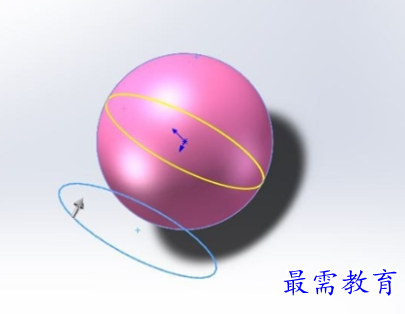

第7步、選擇面，就出來。

第8步、確定投影，線就到了圓上。由于我懶得去修改了，本來是個橢圓的這樣比較直觀的可以感受，不過算了

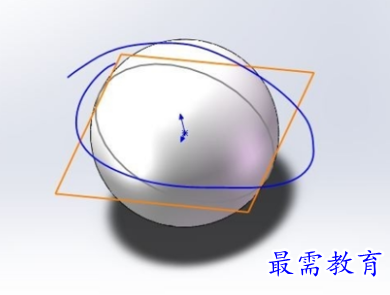

第9步、進入3D草圖，使用實體引用命令將曲線轉換。

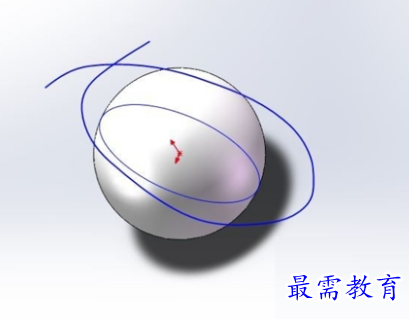

第10步、轉換曲線完成，這樣曲線就可以使用了。
