solidworks草圖偏移的使用方法

第1步、打開solidworks軟件，然后繪制一個矩形的草圖出來。

第2步、找到等距實體出來。

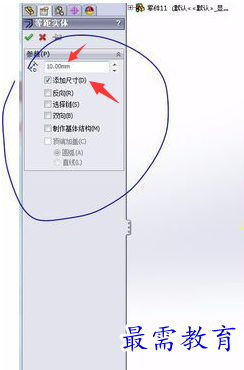

第3步、在等距實體設置參數出來。

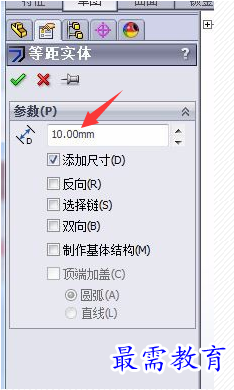

第4步、設置距離為10mm,設置下面的選項。

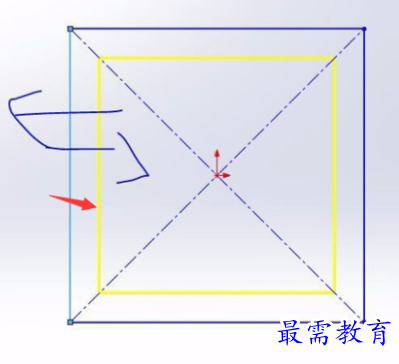

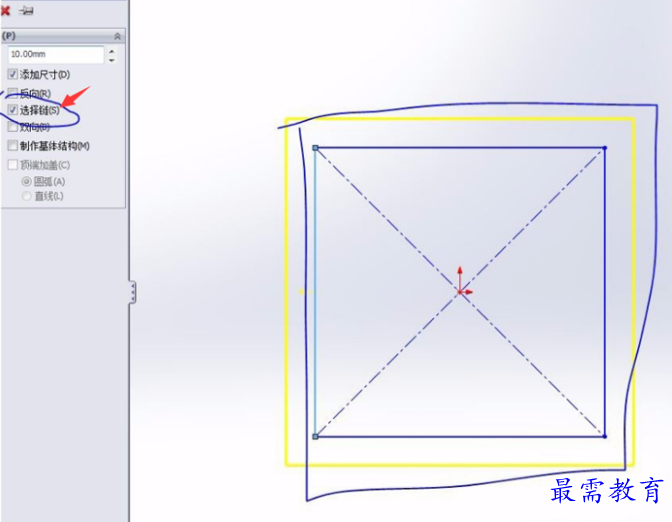

第5步、選擇鏈--向外偏移出來。

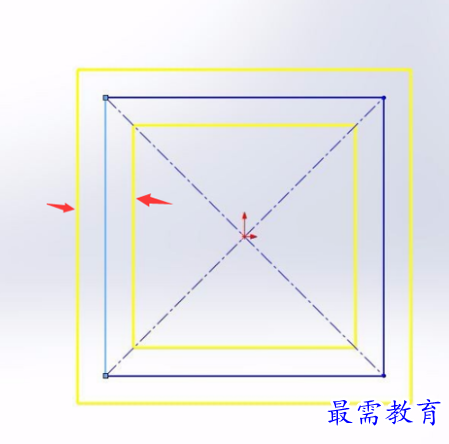

第6步、如果設置雙向，那就向內與外進行偏移。

第7步、如果設置反向，那就向偏移的效果出來了。
