SOLIDWORKS自定義屬性的設置

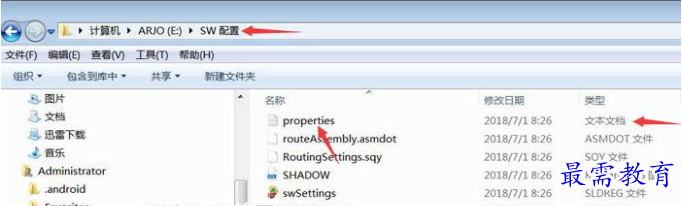

第1步、創建一個SW配置的專用目錄。再創建一個名為properties.txt的文本文件，保存在這個目錄中。

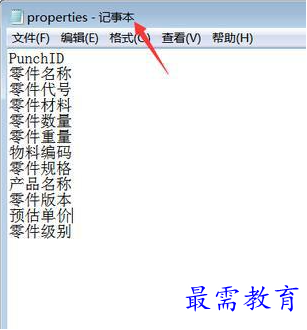

第2步、編輯文本文件。一行輸一個自定義屬性。輸入完畢后保存。以后如果自定義屬性有改動，需要再次編輯這個文件。

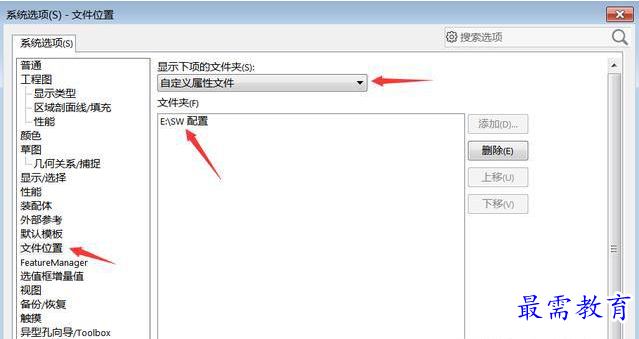

第3步、將自定義屬性文件和SW對接。完成自定義屬性的灌入。打開“選項”對話框，左邊選中“文件位置”，右邊的下拉框中選“自定義屬性文件”。刪除原來系統默認的文件目錄，添加第一步創建的SW配置目錄。點擊“確定”按鈕退出。

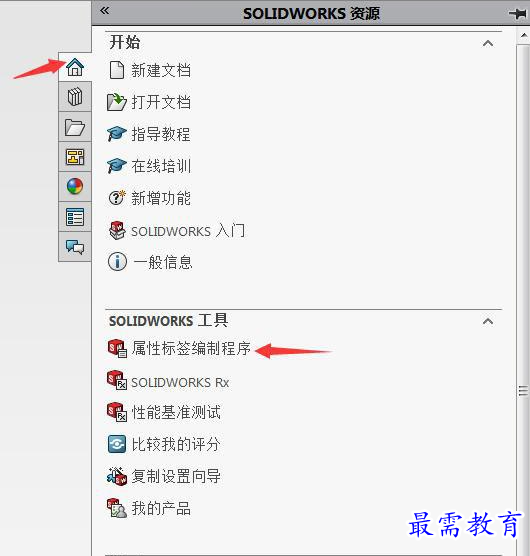

第4步、創建零件和裝配體的屬性卡。啟動屬性標簽編制程序。

第5步、分別創建零件屬性卡和裝配體屬性卡。保存到SW配置目錄中。

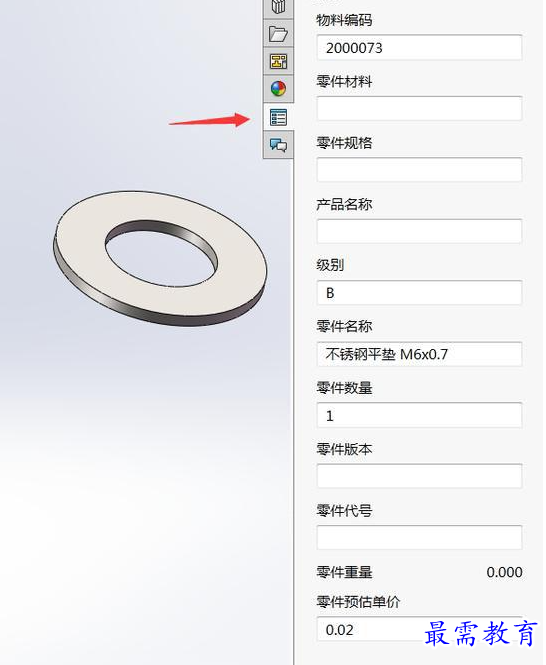

第6步、創建完成后的軟件界面，右側會出現屬性卡頁面。
