怎樣用SOLIDWORKS電池彈片成型工具制作

第1步、在了解了鈑金成型工具的基本建模過程和停止面、去除面、插入點的配置后，我們來做一個復雜一點的成型工具。

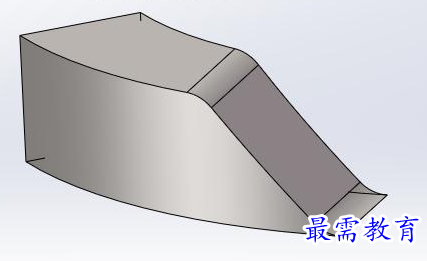

第2步、還是成型工具的建模。拉伸凸臺，拉伸成型工具實體，切出多余的部分，加圓角。結果如圖：

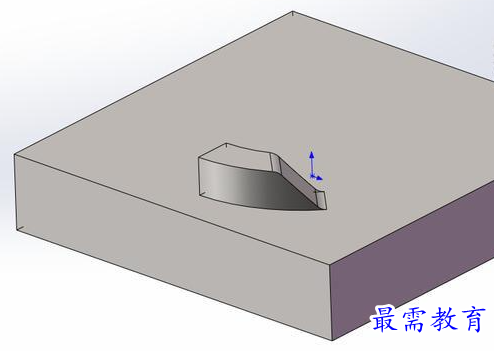

第3步、切除第一個拉伸凸臺，得到實際的成型工具模型。

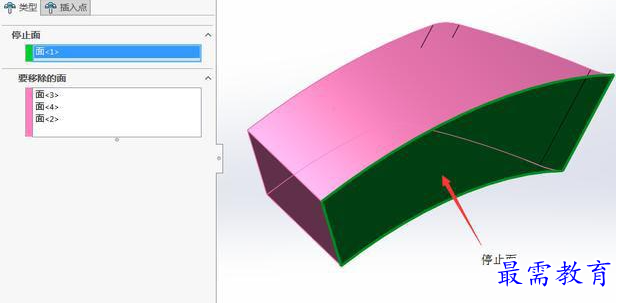

第4步、配置成型工具。在成型工具對話框中指定停止面、去除面和插入點。

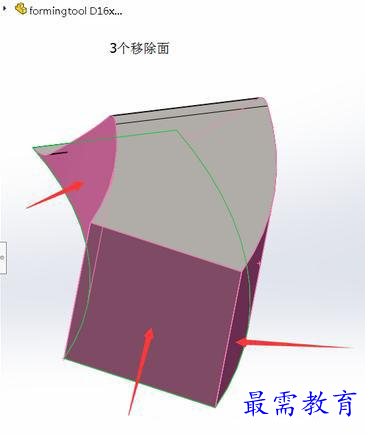

第5步、指定三個移除面。

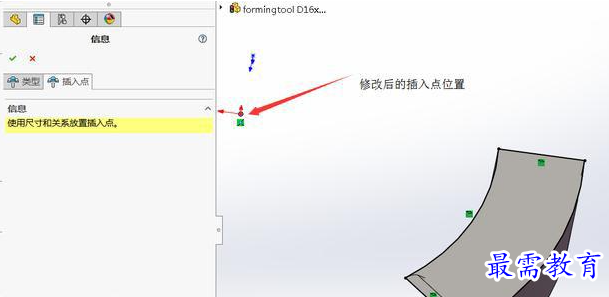

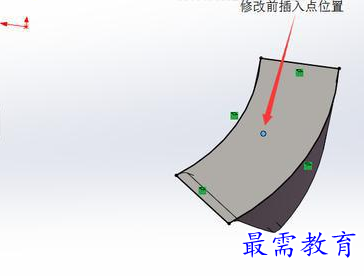

第6步、最后修改插入點。修改前插入點的位置顯然不合適。我們需要把它修改到輪廓的圓心。

第7步、完成后保存到成型工具文件夾。

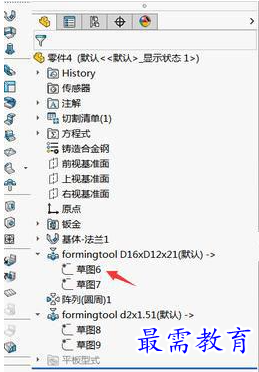

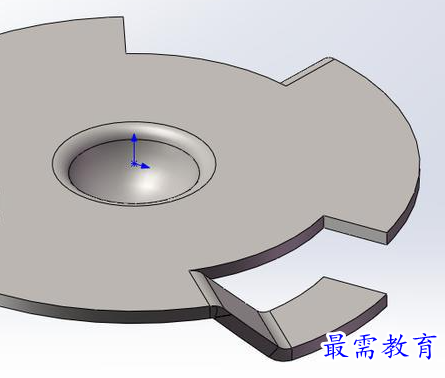

第8步、把成型工具拖到零件表面使用。調整一下插入點的位置。陣列后完成零件設計。
