3DSMAX怎么畫彎曲的鏈條模型

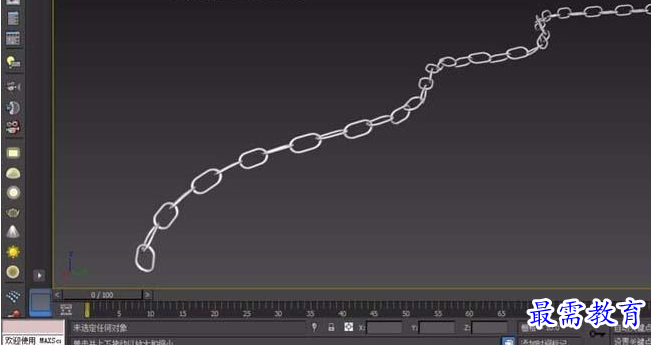

第1步、先看看3DMAX繪制的彎曲的鏈條效果，

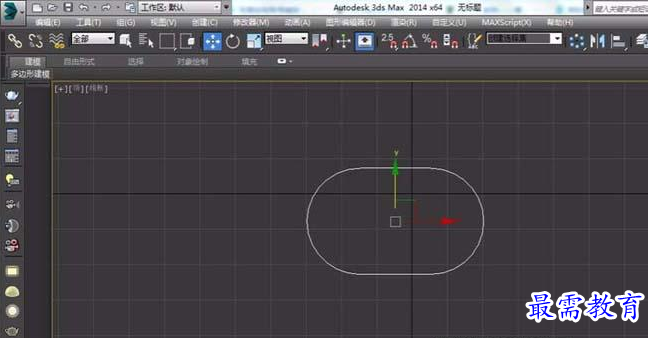

第2步、打開AI軟件，點擊文件的新建，在頂視圖中繪制下面的圖形出來。效果如下：

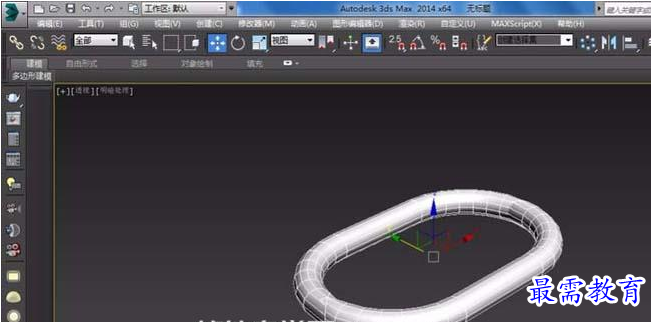

第3步、選擇透視圖并最大化視口，接著點擊渲染按鈕，把在渲染中啟用和在視口中啟用勾選，并給它合適的厚度。

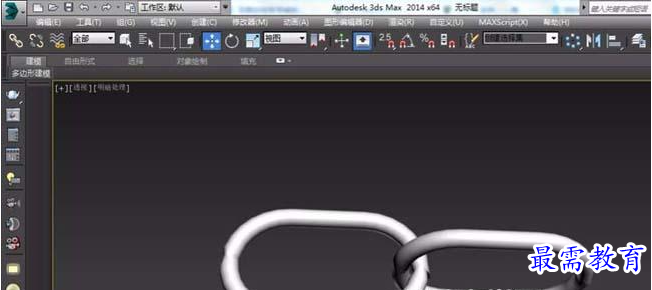

第4步、繪制好后，把實體繪制一份，然后把副本進行旋轉(zhuǎn)90度。效果如下：

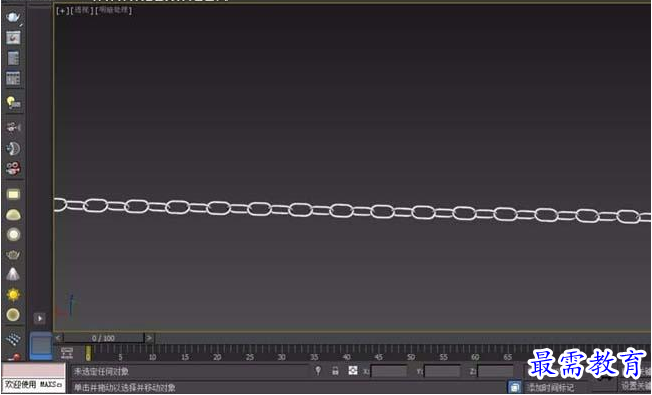

第5步、然后再把鏈條組合一下，把鏈條組合的對象再陣列一下，效果如下：

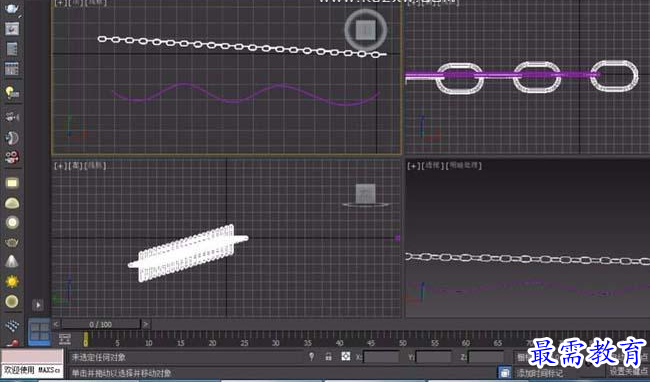

第6步、選擇頂視圖，并在頂視圖繪制一條與鎖鏈長度差不多的曲線，具體圖形如下面所示。

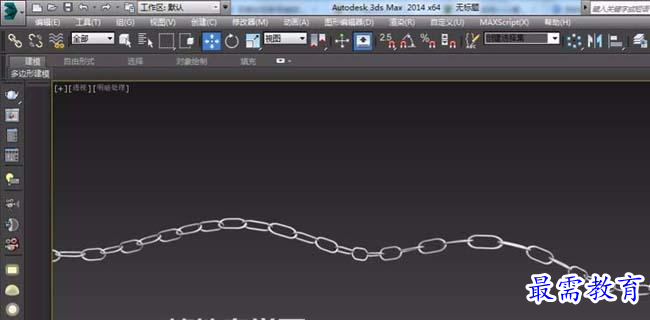

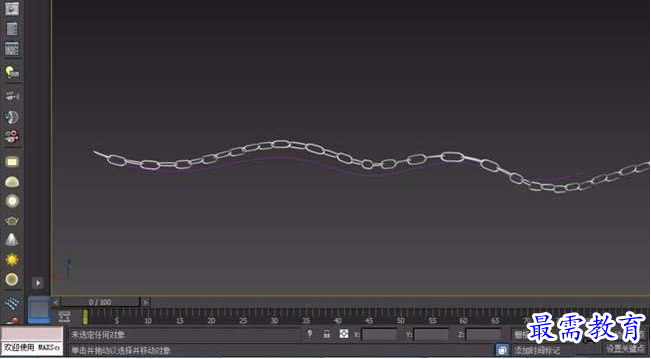

第7步、返回到透視圖里面，點擊修改面板下面的路徑變形（WSM）修改器，點擊拾取路徑并轉(zhuǎn)到路徑X軸。

第8步、最后改變一下它的拉伸，百分比，旋轉(zhuǎn)，扭曲的值，在把曲線隱藏，彎曲鏈條就繪制完成了。
