Revit——繪制軸網

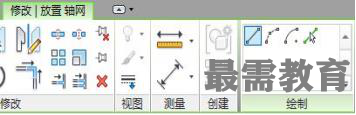

繪制軸線：        軸網可在任意平面視圖繪制

如果已導入DWG圖形，或項目中已有一些線條或圖元，可使用拾取，即選擇某圖元，在該位置生成軸網

提示1：拾取創建的軸線長度和拾取的圖元長度相同，需要手動調整標頭位置，

復制/陣列軸線：

         在繪制好第一根編號為1的縱軸線后，可以用“復制”命令創建后續的軸線，后續軸號按1、2、3...自動排序；

然后再繪制第一根橫軸線，鼠標單擊軸號把它改為“A”,再用“復制”命令創建后續的軸線，后續軸號將按照A、B、C...自動排序。

提示2：復制時體會選項欄“約束”和“多個”的使用技巧

提示3：不同方向軸線注意先編輯起始軸線的編號再復制
