設置視圖樣板

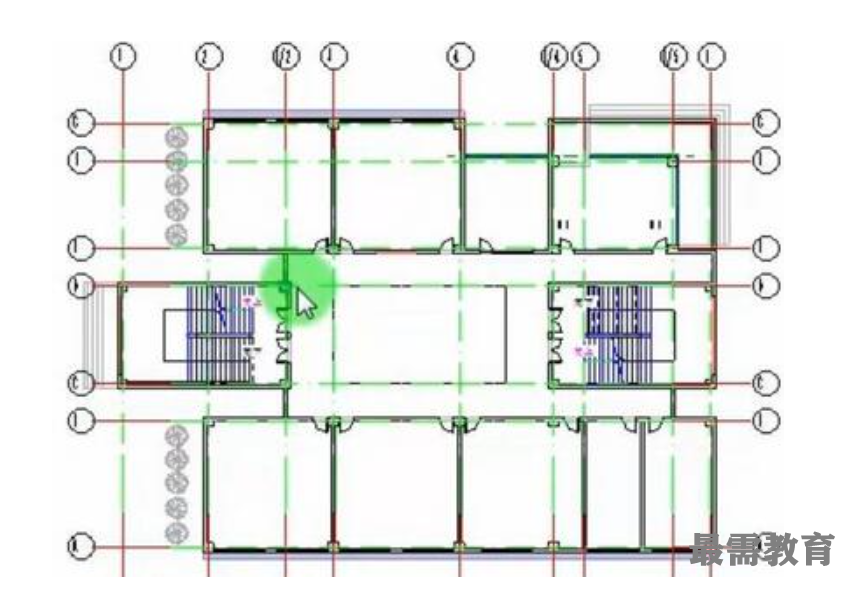

首先，打開任意項目文件，單擊“項目瀏覽器”對話框當中的“2F”，切換到“2F”平面視圖，在“視圖”選項卡下，“圖形”面板中單擊“視圖樣板”下拉表，選擇“從當前視圖創建樣板”，如圖所示：

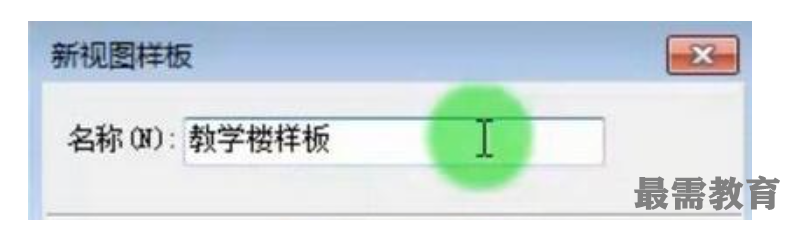

　　在彈出“新視圖樣板”對話框中的“名稱”命名為“教學樓樣板”，如圖所示：

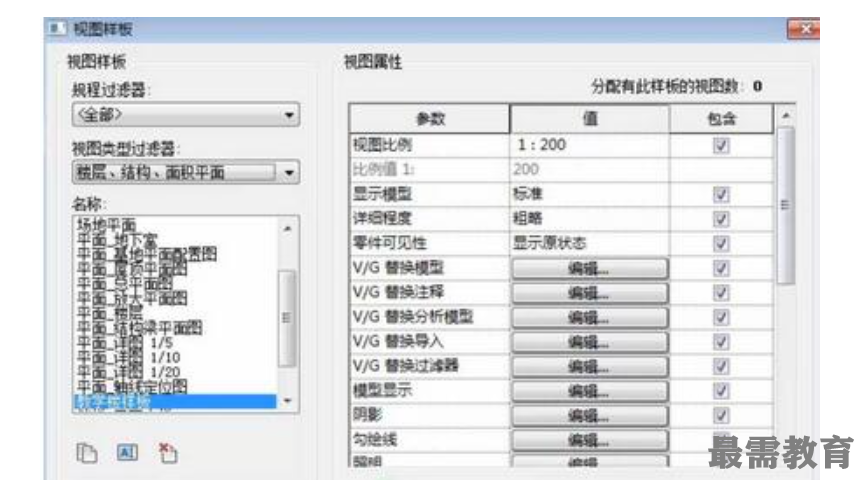

　　單擊“確定”，彈出“視圖樣板”對話框，勾選 “視圖屬性”面板全部，單擊“確定”，如圖所示：

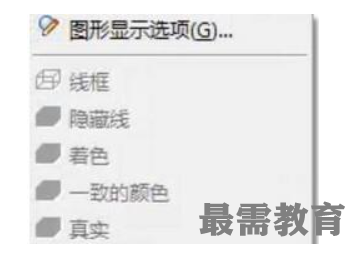

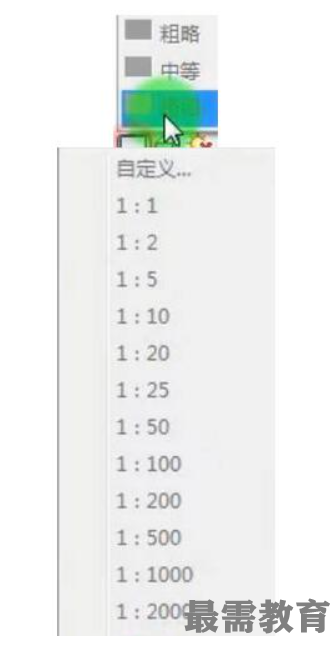

　　在視圖控制欄中將“詳細程度”設置為“精細”，“視覺樣式”設置為“著色”，如圖所示：

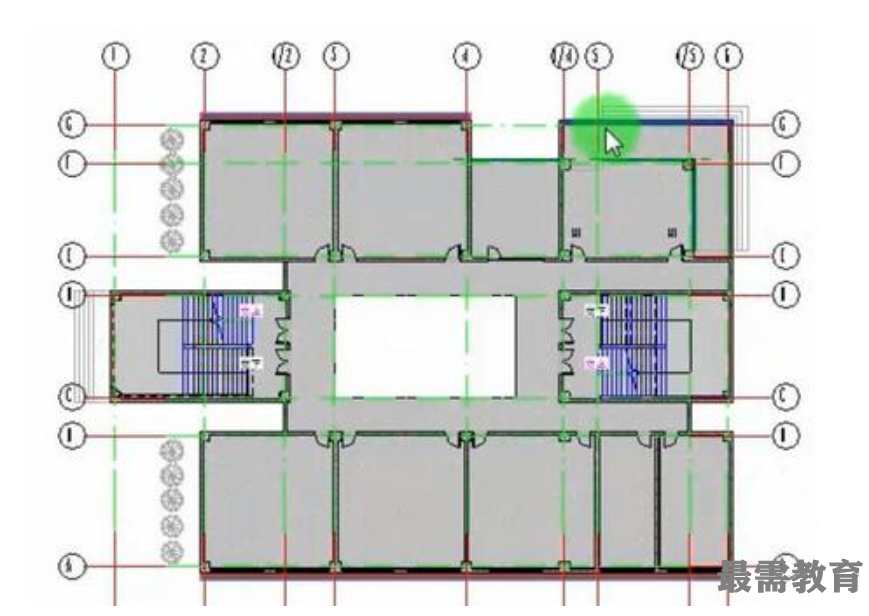

　　在“視圖”選項卡下，“圖形”面板中單擊“視圖樣板”下拉表，點擊“將樣板屬性應用于當前視圖”，在彈出的“應用視圖樣板”選擇“教學樓樣板”，單擊“確定”，可以看到如圖4.4-3、4.4-4所示的結果。

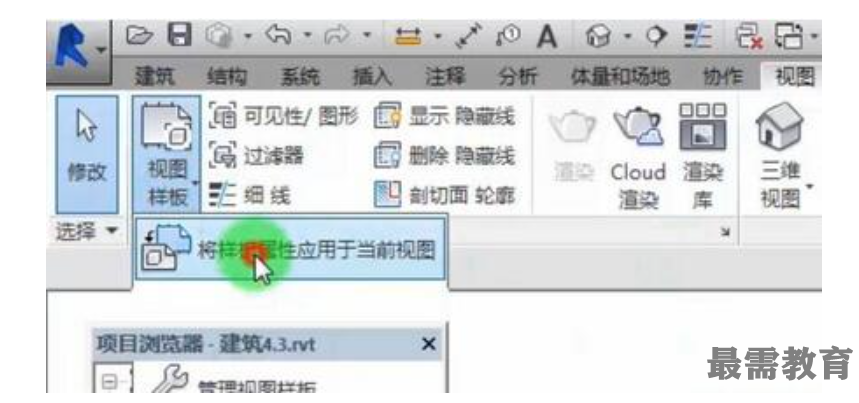

　　現在“2F”使用的是指定的“教學樓樣板”，同樣可以為“3F”指定視圖樣板，單擊“項目瀏覽器”下的“3F”，切換到“3F”平面視圖，用同樣方式，點擊“視圖”選項卡>“圖形”面板，單擊“視圖樣板”下拉表，選擇“將樣標屬性應用于當前視圖”，如圖所示：

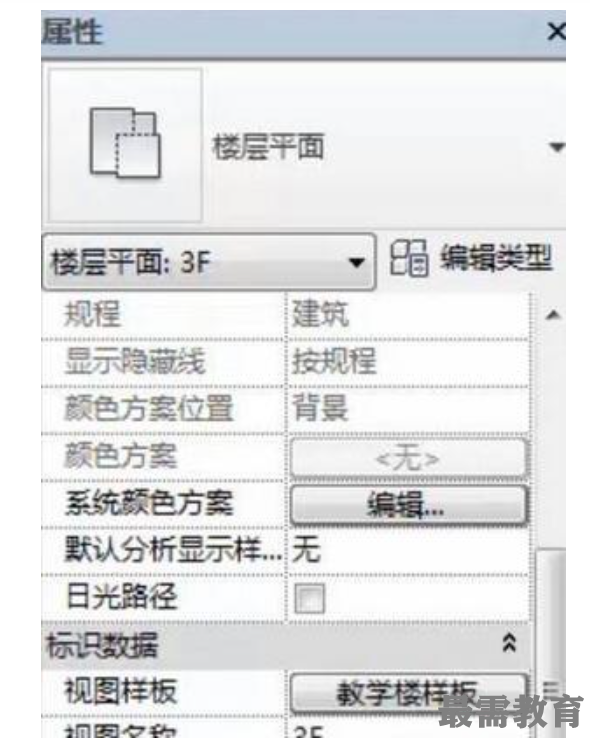

　　在彈出的“應用視圖樣板”對話框中選擇“教學樓樣板”，單擊“確定”，以為“3F”指定樣板，在單擊“屬性欄”對話框中單擊“視圖樣板”，如圖所示：

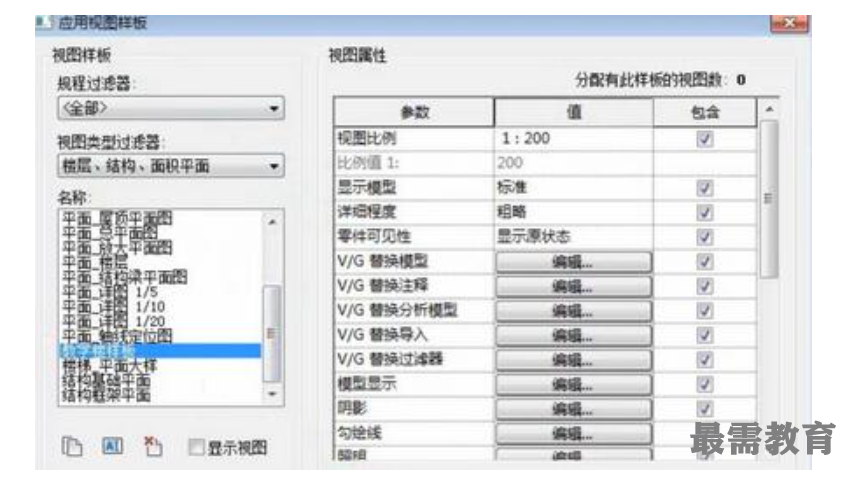

　　在彈出的“應用視圖樣板”對話框，選擇“教學樓樣板”，單擊“確定”，如圖所示：

　　如果要對“視圖控制樣板”進行修改的話，在“視圖控制欄”中修改時可看到“視圖比例”、“詳細程度”、“視覺樣式”都成灰顯狀態，這是因?yàn)閷⒁晥D樣板指定為“3F”樣板
