如何解決不能創建放樣的問題？

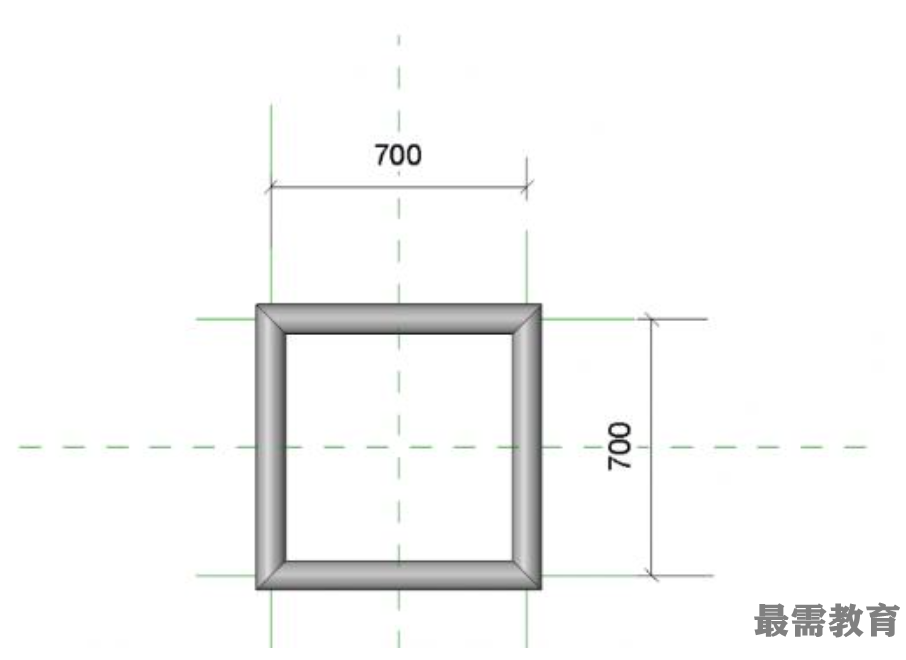

在“常規模型”族樣板創建一個路徑為正方形，輪廓為半徑40的圓進行放樣。

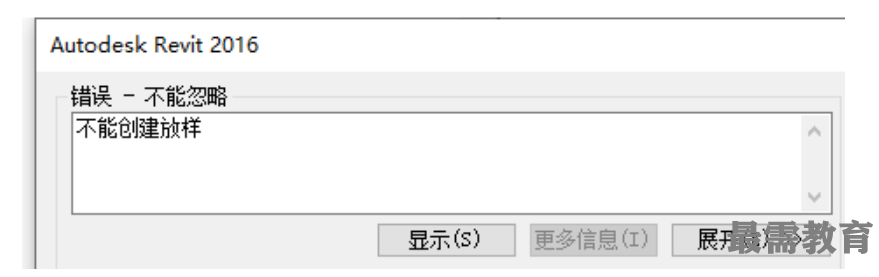

　　當將路徑四角變成一個四角圓角半徑為40的弧形路徑時卻顯示無法創建成功。

　　問題出現時的原因：在輪廓再沿路徑形成模型的過程中，由于路徑彎折處形成自相交的現象，程序無法創建成功。

　　處理方法一：

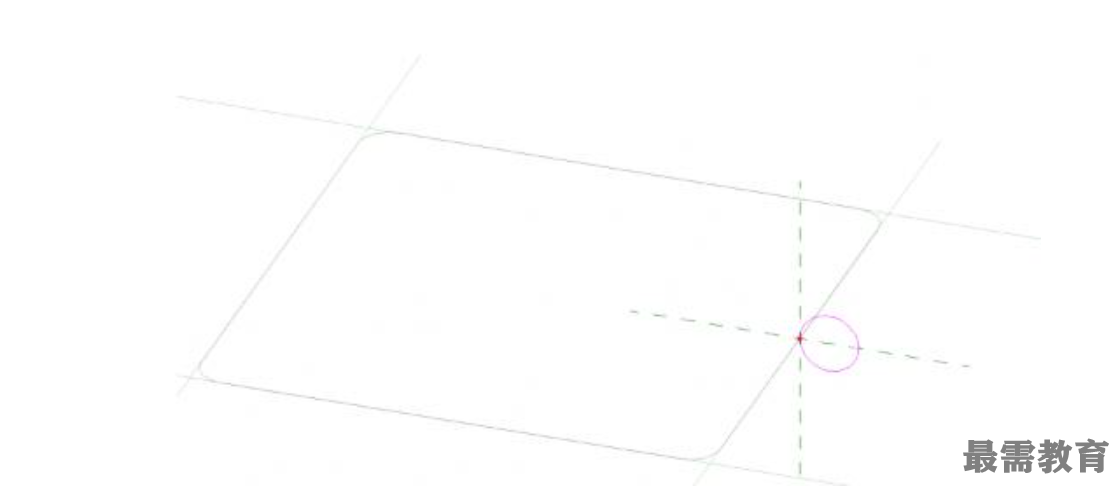

　　輪廓繪制時將輪廓放置在路徑圓弧不會相交的那一側，如圖，這樣就不會出現創建失敗的情況了。

　　處理方法二：

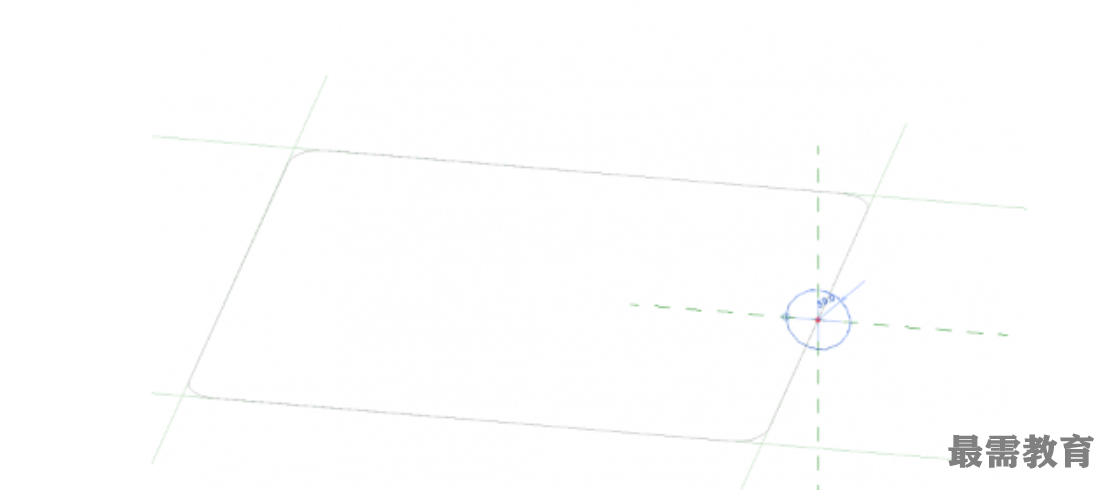

　　將輪廓半徑改成小于路徑圓角半徑即可。這里路徑圓角半徑為40，將輪廓半徑改為39即可創建成功。

　　意義：在創建族的過程中，放樣命令是經常使用到的，是通過是輪廓沿著一定路徑形成形體的創建命令。當然在使用過程中也會出現問題，那么上文就是解決這一問題，通過修改路徑或者適當縮小輪廓的方式來形成放樣。
