SketchUp——導出二維剖切

SketchUp能以DWG/DXF格式來將剖面切片保存為二維矢量圖。

開啟標準保存文件對話框。在導出類型下拉列表中選擇適當?shù)母袷?。你可以按?dāng)前設置保存，也可以點擊“選項”按鈕進入剖面導出選項對話框。

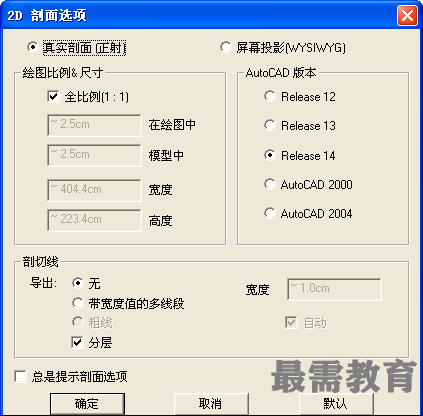

剖面導出選項

真實剖面 (正投影): 導出剖面切片的正交視圖?？梢詣?chuàng)建施工圖模版或者別的精確可測的切片。

屏幕投影 (所見即所得): 將屏幕上看到的剖面視圖導出，包括透視角度?？梢缘玫狡释敢暤炔恍枰獪y量的圖形。

全比例 (1:1): 以 1:1的比例將剖面切片導出到CAD中。

縮放比例: 指定圖形的縮放比例，使之符合建筑慣例。“輸出尺寸”和“真實尺寸”的比例就是輸出時的縮放比例。

例如，輸出尺寸/真實尺寸=1厘米/1米，那就相當于輸出1:100的圖形。

注意: 開啟透視模式時不能定義縮放比例。即使在軸測模式下，也必須是表面的法線垂直視圖時才行。

指定剖面線寬度: 給剖面切片的線條指定一個輸出寬度。

有線寬的多義線: 將線導出為多義線實體。

粗實線: 將線導出為粗實線實體。只在AutoCAD 2000以上版本中有效。

匹配屏幕顯示的寬度 (自動寬度): 分析你指定的輸出尺寸，并匹配輪廓線的寬度，讓它和屏幕上顯示的相似。你也可以自己指定寬度。

始終提示二維剖面切片選項: 每次導出剖面切片時都打開選項對話框。如果關閉該項，則SketchUp以上次導出設置來保存文件。
