NX7同步建模 設計 2: 利用面建立一圖樣
圖樣表面
利用 Pattern Face 命令相關地建立一個面或一組面的矩形, 圓形或鏡像圖樣。
Pattern Face 是一獨特的引用陣列,因?yàn)樗?
? 結果為一單個特征, 代替一引用特征和引用考貝。
? 允許用戶選擇部件幾何體 (代替特征)。
? 允許用戶規定相關的方向矢量,代.替利用WCS。

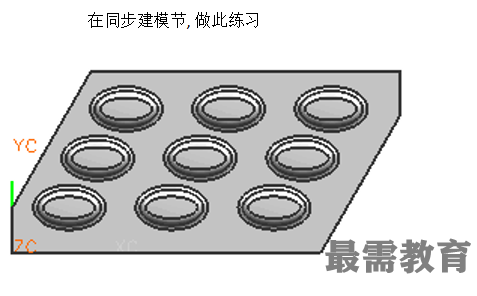

在下例中, 利用Pattern Face 建立一矩形圖樣。
成組面
利用在同步建模中的新的成組面(Group Face) 命令簡單地成組一組面。
成組面的某些優點是:
1.你選擇的成組面成為一Group Face特征的成員組。
2.利用Selection Intent 為組選擇面, 或利 用Face Finder選項基于它們的幾何體怎樣與選擇的面比較去選擇面。
3.在你建立一Group Face 特征后, 可以通過在Part Navigator中用選擇特征選擇它。
4.當工作在其它命令時, 利用Feature Faces 選擇意圖規則或通過在圖形窗口中選擇它,你可以選擇 Group Face 特征.
再尺寸面
利用 Resize Face 命令改變一個柱面、錐面或球面的直徑,并自動更新相鄰倒圓面??梢岳么嗣?
改變一組柱面、錐面到有相同直徑或有相同半角。
改變一組球面到有相同直徑。
用任一參數改變再建連接的倒圓。
利用 Offset Region 命令快速修改一模型不管特征歷史。
像所有同步建模命令一樣, Offset Region修改一已存面。這不同于 Offset Surface 命令, 它考貝輸入面。
你可以:
在一單一步中偏置一組面或一整個體。
再生成相鄰倒圓。
此命令的可能使用包括利用面,模子和鑄件設計,如非參數化部件的鑄件。
盡管 Offset Region 命令在概念上是類似于Offset Face 命令,它有幾個優點:當你利用 Offset Region 時么你有 Face 選項和命令支持自動再倒圓。
