UGNX10.0拉伸框架邊的方法

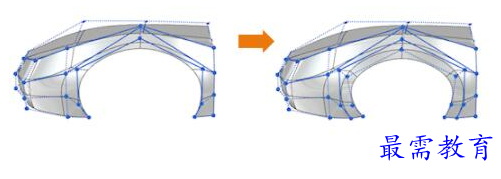

1、本示例展示如何拉伸一組框架邊集合，以生成在車輪開孔中塑造法蘭所需的額外面。

2、選擇主頁選項卡→創建組→拉伸框架

3、在上邊框條中，從類型過濾器列表中選擇框架邊。

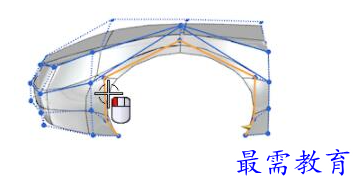

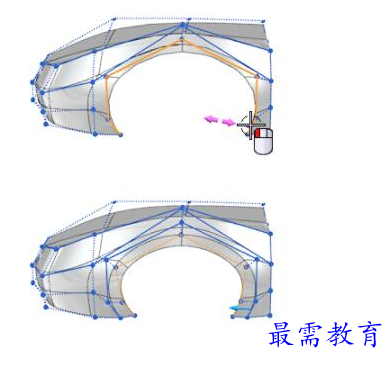

4、選擇六條邊。

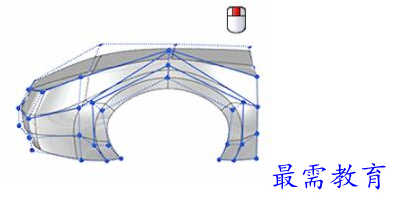

5、將距離手柄拖動至所需的值。

6、單擊鼠標中鍵以應用并繼續拉伸邊，或選擇另一個 NX 創意塑型命令。

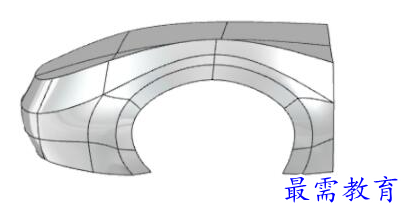

7、最后完成了拉伸框架邊。
