UGNX10.0部件建模概述介紹

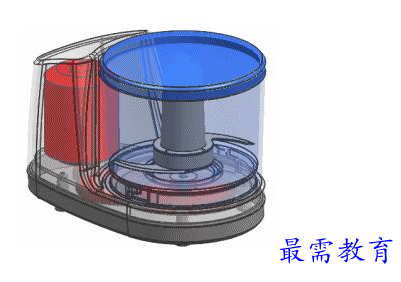

1、首先新建文件：為部件模型創建一個空文件。將空文件作為新組件添加到裝配中，以在裝配關聯中設計部件。在裝配中設計部件，以與其他部件正確配合、對齊，并避免造成無意的干涉。

2、定義建模策略：決定最終部件是實體還是片體。這將影響建模策略，即首先構建哪些特征。大多數模型首選實體，因?yàn)閷?shí)體提供體積和質量的明確定義。片體有時用于加工或仿真。片體還可以用作實體模型的修剪工具

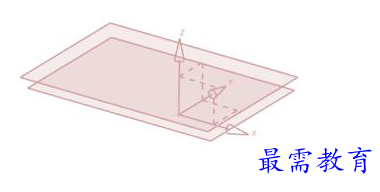

3、創建基準：創建基準坐標系和基準平面，以定位建模特征。對于接下來添加的特征而言，這些基準構成特征關聯的鏈頭。

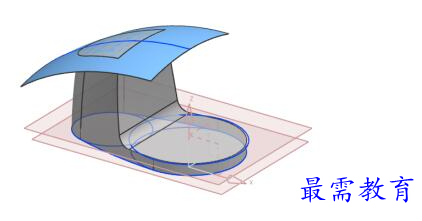

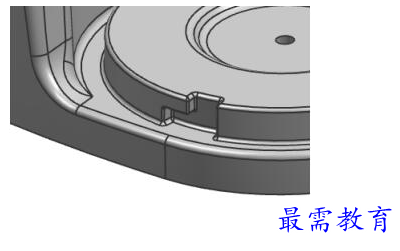

4、創建特征：根據建模策略創建特征。從拉伸、旋轉或掃掠等設計特征開始定義基本形狀。這些特征通常使用草圖定義截面。繼續添加其他特征以設計模型。最后添加邊倒圓、倒斜角和拔模等詳細特征以完成模型。
