Introduction to Unigraphics ＮＸ基本概念

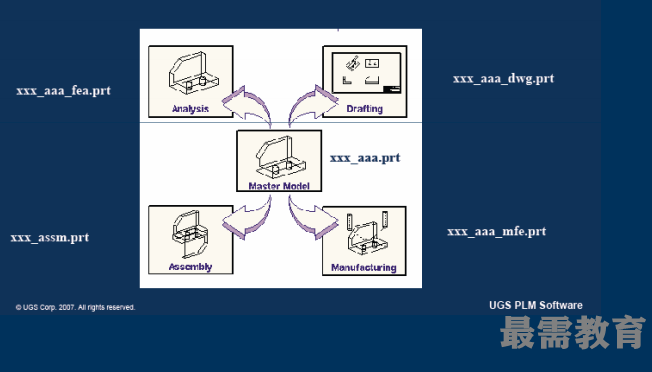

UG主模型的原理 ：

主模型是指唯一以電子介質存在的CAD零件的三維模型數據文

件，其它應用（如加工、裝配、二維繪圖和分析等）則通過虛

擬指針調用主模型，而不是直接在主模型上進行加工、裝配、

二維繪圖和分析等。采用主模型的優點在于：

Introduction to Unigraphics

? UGS Corp. 2007. All rights reserved. UGS PLM Software

１.當主模型改變時，其它應用則隨著更新，主模型與其它應用

保持了最大限度的相關性； ２.在用虛擬裝配調用主模型時是通過指針指向主模型而不是將

主模型拷貝進來，避免了三維模型數據的重復拷貝，節省硬

盤空間和內存；

3.在進行其他應用工作時，不需要有對主模型有寫的權利，可

以有效保護主模型。

主模型是NX環境下各個模塊都能引用的部件模型

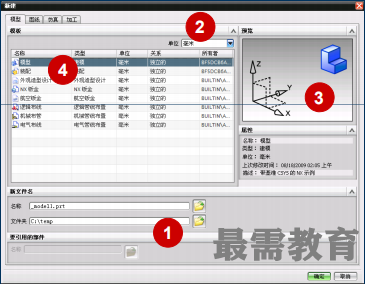

利用模板建立新文件

1.規定系統放新部件文件在其中的文件夾

2.規定新部件的測量單位：英寸或毫米。

3.模板預覽及屬性顯示。

4.相關“應用”模板，由此進入不同的“應用”環境環境。

選擇 File→→→→ New 或

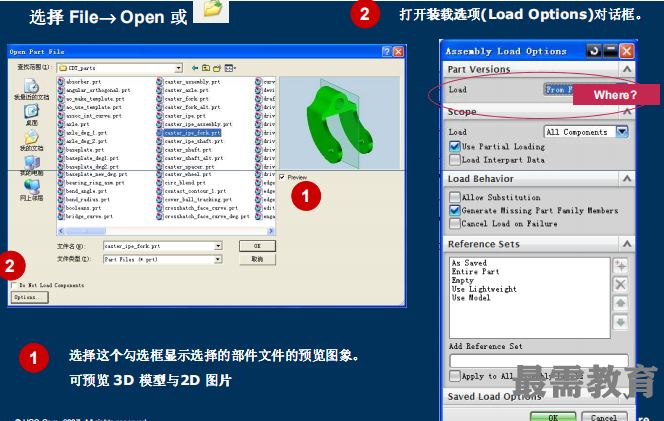

打開一己存部件

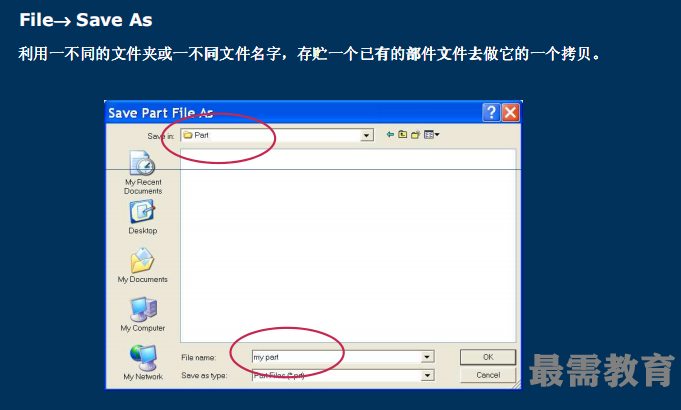

存貯部件為 (Save As)

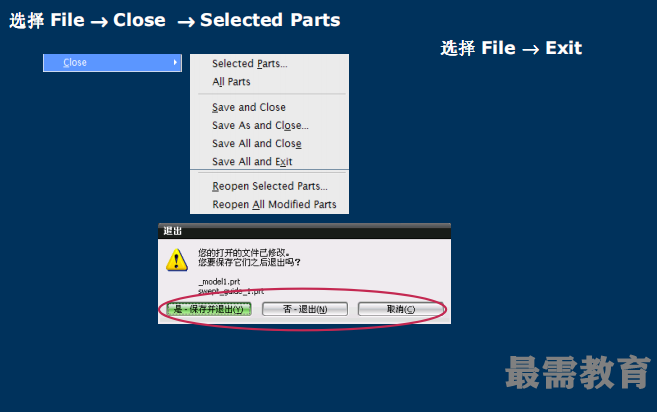

關閉部件與退出NX

建模工作步驟

1. 建立一個新的 UG部件文件或恢復一個已存的UG部件文件:

File→→→→ New… 或或或或 File→→→→Open…。。。。

2. 選擇一個應用: START→→→→Modeling/Assemblies…。。。。

3. 檢查/預設置參數: Preferences→→→→Object/Modeling/Sketcher…。。。。

4. 建立少數關鍵設計變量:Tools→→→→Expression…。。。。

5. 建立對象: Insert→→→→…。。。。

? UGS Corp. 2007. All rights reserved. UGS PLM Software

5. 建立對象: Insert→→→→…。。。。

6. 分析對象: Information →→→→ 或或或或 Analysis→→→→。。。。

7. 修改對象: Edit→→→→…。。。。

8. 存貯 UG部件文件: File→→→→Save。。。。

注意:

1. 上述各步均可用選擇相應工具條上圖標執行 。。。。

2. 各種編輯操作可用鼠標點擊及MB3彈出菜單執行。。
