NX6 - 關于用戶界面

提問人:劉團圓發布時間:2020-10-26

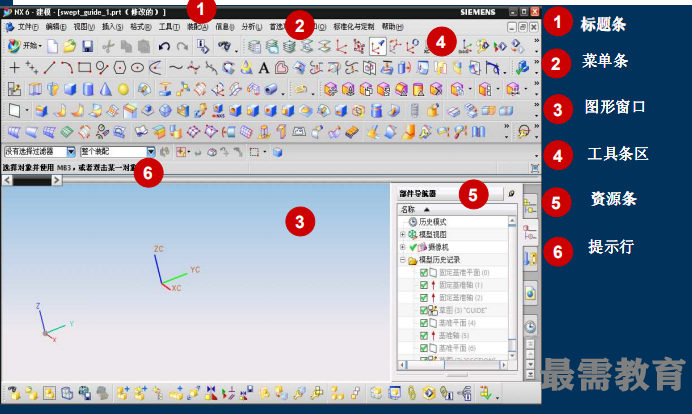

NX6 主窗口

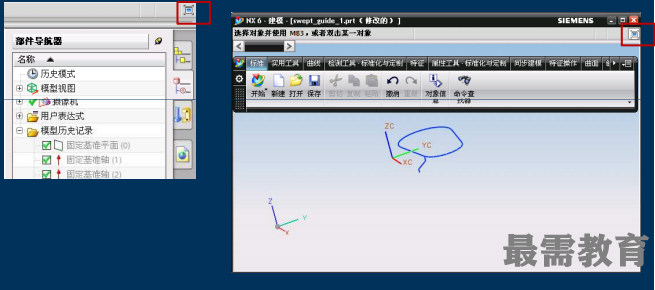

全屏顯示

全屏顯示功能能夠明顯節省界面被工具條所占用的空間。

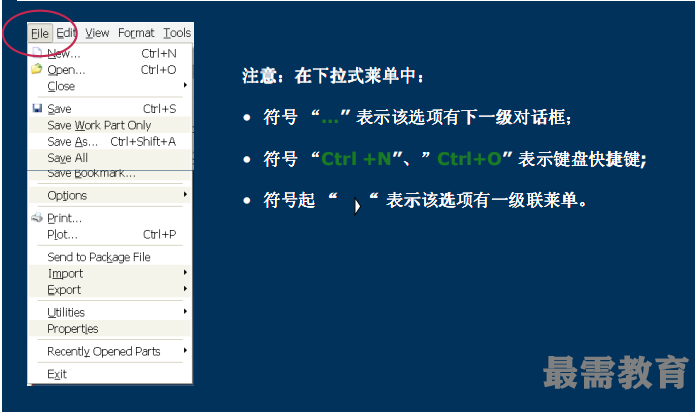

下拉式菜單

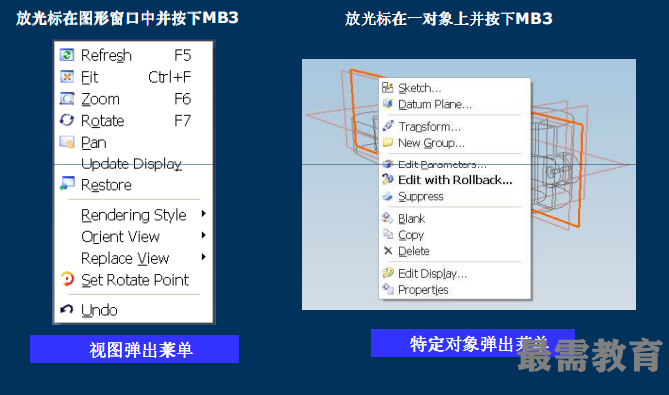

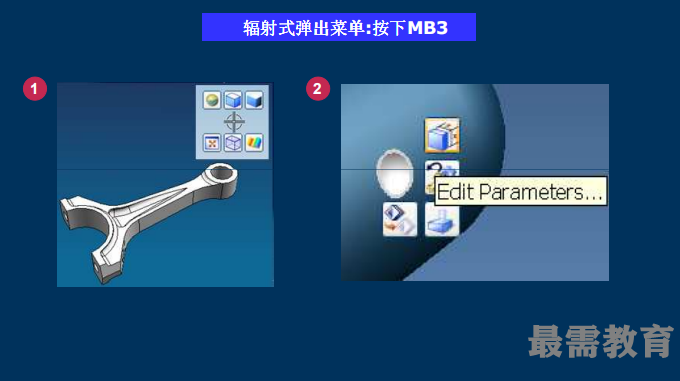

彈出菜單



視圖的基本操作

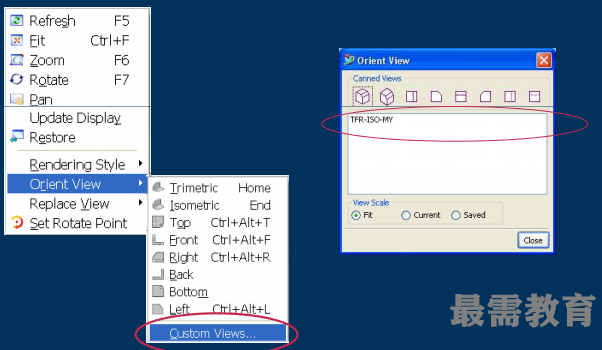

定制視圖

從方位視圖(或代替視圖)級聯菜單存取的定制視圖對話框提供一方便管理用戶定

義的和NX提供的視圖的方法

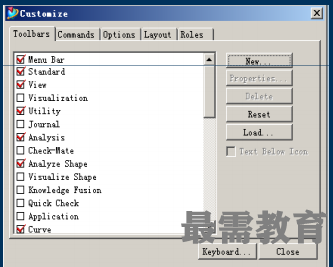

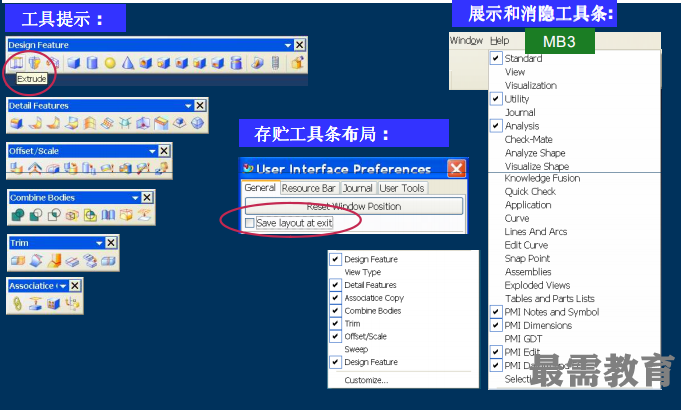

Customizing Toolbars 用戶化工具菜單條

有有2種種種方法用來控制 種方法用來控制工具菜單條的顯示及顯示內容::::  MB3Customize

 Tools  Customize

通過拖曳和下落去定制菜單條與工具條;

顯示和消隱整個工具條;

移移移移去菜單項目。。

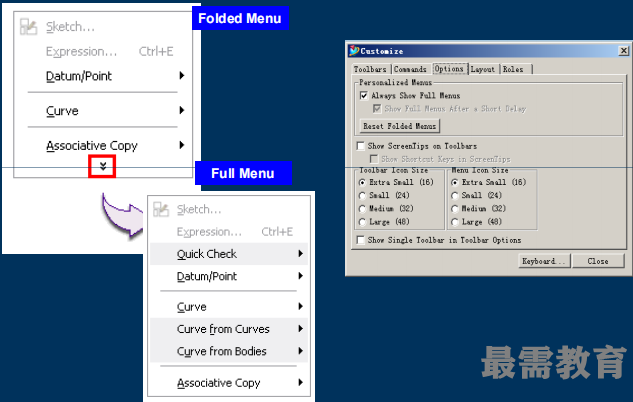

個性化菜單


自定義快捷鍵

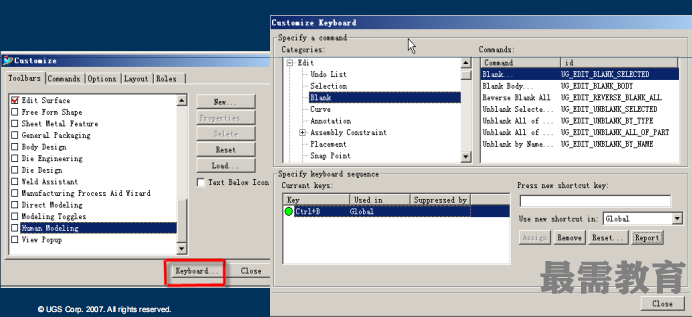

調出自定義對話框,,,點擊 ,點擊keyboard,,,選擇需要定義的命令 ,選擇需要定義的命令,,,建入新 ,建入新的快捷鍵,,,點擊 ,點擊Assign.

同時可以reset,或通過單擊report輸出快捷鍵的報告


工具條定制


相似對話框布局一致


對話框中的必選步驟易于發現


對話框: 易于發現

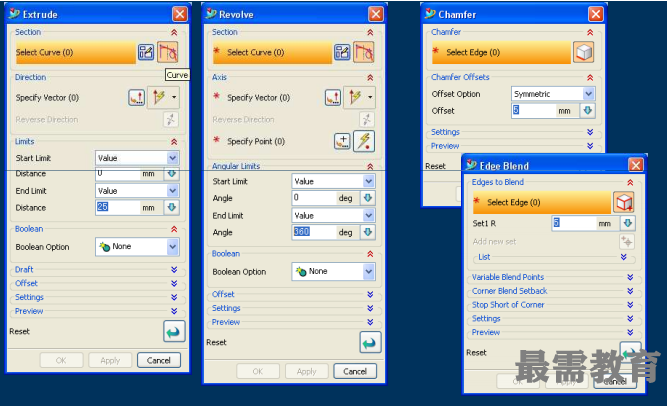

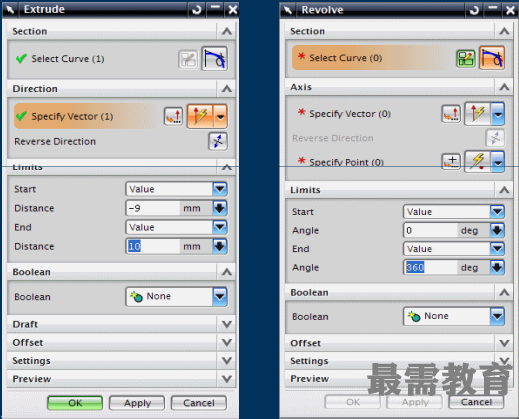

  1. 對話框現在包括清楚的操作步驟并集中在你的當前任務上。

  2. 命令呈現在一自頂向下的流程形式中,幫助引導你通過整個操個,當前步高亮。

  3. 同樣功能成組在一起,帶補充每個命令做什么的標題和命令。

  4. 要求的步用紅色星號標記,完成的要求步用緣色對勾標記,完成的要求步用緣色對勾標記

  5. 高級選項被壓縮并消隱,當你需要它們時有效。

對話框也有下列增強:對一命令的對話框設置在橫過相繼作業間被記住 . Reset 選項重設置對話框到它的初始設置。

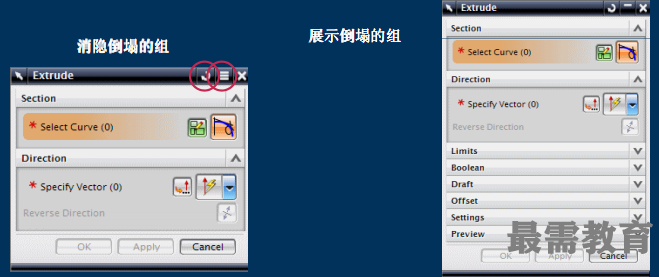

Hide Collapsed Groups 選項讓你消隱所有倒塌組以簡化用戶界面 。

為了看到所有倒塌的組,點擊 Show Collapsed Groups


對話框滑軌

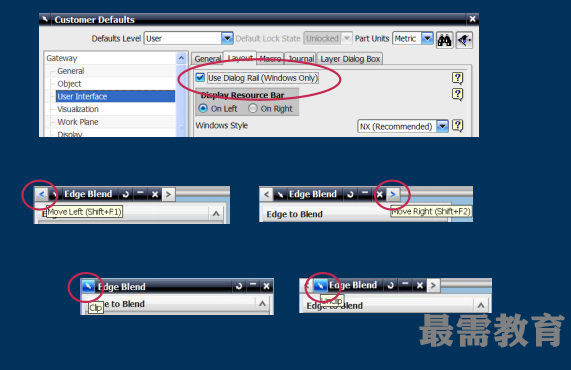

對話框在對話框滑軌上一預定義位置上打開。為了確保所有對話框的一致位

置與表示,你可以附

著或”夾住”大多數對話框到位于沿圖形窗口上邊緣的一”滑軌”位置。這

個防止對話框暗淡圖形窗

口。你可以左右移動對話框.如果你喜歡它們浮動不夾住它們。

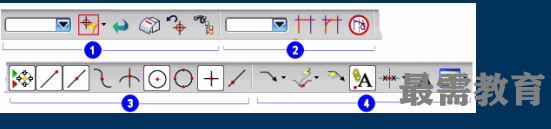

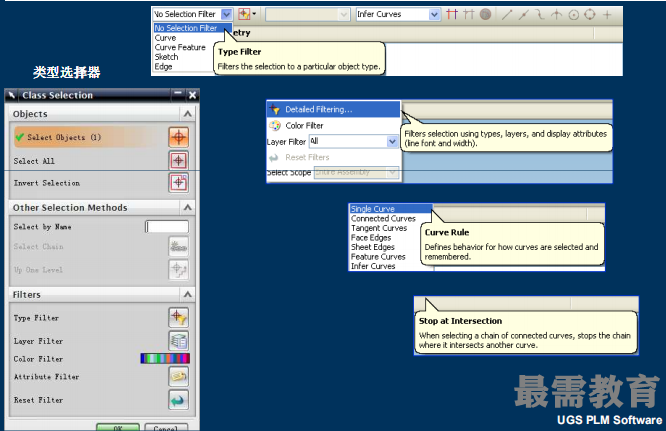

選擇工具條


— 選擇選項規定選擇對象的類型,例如,僅特征。代替面、邊緣、體。

— 選擇意圖選項

— 捕捉點選項

— 注釋放置選項


用套索選擇對象

它是什么?

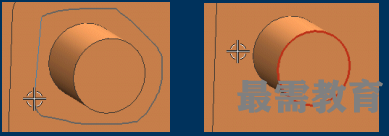

除了用“矩形框”以外,還可利用 Lasso 幫助你

選擇多對象. 當你在可見對象上拖曳鼠標時, 光標

路徑建上選擇區域的邊界。 ?

? UGS Corp. 2007. All rights reserved. UGS PLM Software

何處找到它?

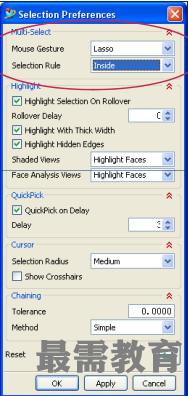

Preferences→ Selection…

image.png  image.png


交互操作

Using the Mouse

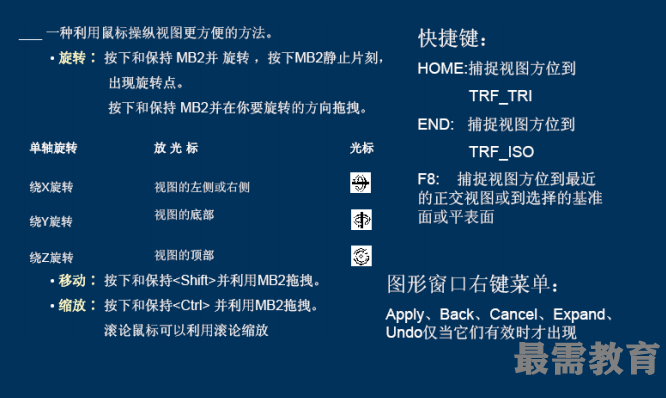

鼠標的作用:

MB1- 左鍵,點取,選擇 ,拖曳

MB2- 中鍵,OK  shift+mb2 pan  , ctrl+mb2或mb1+mb2 zoom  in\out

MB3- 右鍵,顯示彈出菜單,在文本域中Cut/Copy/Paste

<Shift>+MB1- 移去對象

Note: 若使用兩鍵鼠標,則MB2 - 左,右鍵同時按

QuickPick 快速選取對象

當選擇對象時,光標點取 image.png 的位置處有多個幾何對象時,會出現QuickPick image.png 菜單。你可以通過在不同的數字上移動光標,使希望選擇的對象成為預選高亮的顏色,點取該數字,則選中該對象。
