UG-NX6 4.3.1 基本曲線
【基本曲線】綜合了直線、圓弧、圓、倒圓角、修剪和編輯曲線參數等命令,利用該命令可以快速的繪制直線、圓和圓弧。

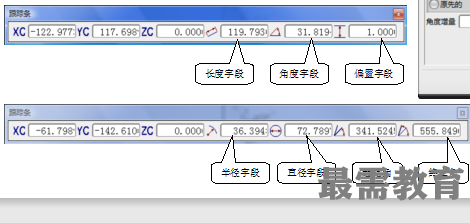

在打開【基本曲線】對話框的同時,系統會彈出一個【跟蹤條】,用于在創建基本曲線時輸入?yún)?shù)。
直線
繪制直線的方法有十三種,分別是:
兩點之間
通過一個點并且保持水平或豎直的直線
通過一個點并平行于 XC、YC 或 ZC 軸的直線
通過一個點并與 XC 軸成一角度的直線
通過一個點并平行或垂直于一條直線,或者與現有直線成一角度的直線
通過一個點并與一條曲線相切或垂直的直線
與一條曲線相切并與另一條曲線相切或垂直的直線
與一條曲線相切并與另一條直線平行或垂直的直線
與一條曲線相切并與另一條直線成一角度的直線
平分兩條直線間的角度的直線
兩條平行直線之間的中心線
通過一點并垂直于一個面的直線
以一定的距離平行于另一條直線的直線
圓弧
用【基本曲線】命令繪制圓弧的方法有2種,分別是:

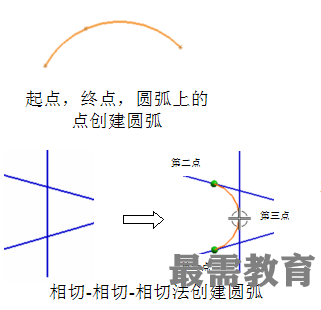

(1)起點,終點,圓弧上的點;
(2)中心,起點,終點。
另外,【直線和圓弧】工具條也提供了4種創建圓弧的命令:【圓弧 點-點-點】、【圓弧 點-點-相切】、【圓弧 相切-相切-相切】和圓弧【圓弧 相切-相切-半徑】。
用【基本曲線】命令繪制圓的方法有三種,分別是:
(1)中心點,圓上的點;
(2)中心點,圓的半徑或直徑;
(3)中心點,相切對象。
此外,【直線和圓弧】工具條也提供了七種創建圓的方法:【圓 點-點-點】、【圓 點-點-相切】、【圓 相切-相切-相切】、【圓 相切-相切-半徑】、【圓 圓心-點】、【圓 圓心-半徑】和【圓 圓心-相切】。
