UG-NX6 4.3.2 樣條曲線

   曲線階次：每個樣條都有階次，這是一個代表定義曲線的多項式階次的數學概念。階次通常比樣條段中的點數小1。因此，樣條線的點數不得少于階次。UG NX最高可以使用24階樣條曲線。

     單段/多段：樣條線可以采用單段和多段的方式創建。對于單段樣條線來說，階次=點數-1，因此單段樣條線最多只能使用25個點。單段構造方式受到一定的限制，定義點的數量越多，樣條線的階次越高，而階次越高樣條線會出現意外結果，如變形等。而且單段樣條線不能封閉，因此不建議使用單段構造樣條線。多段樣條線的階次由用戶自己定義（≤24），樣條線定義點數量沒有限制，但至少比階次多一點。在設計中，通常采用3~5階樣條線。

   定義點：定義樣條線的點。根據極點方法創建的樣條線沒有定義點，在編輯樣條線時可以添加定義點，也可以刪除定義點。

    節點：節點即為每段樣條線的端點。單段樣條線只有兩個節點，既起點和終點；多段樣條線的節點=段數-1。

   封閉曲線：通常，樣條線是開放的，它們開始于一點，而結束于另一點。通過選擇封閉曲線選項可以創建開始和結束于同一點的封閉樣條。該選項僅可用于多段樣條。

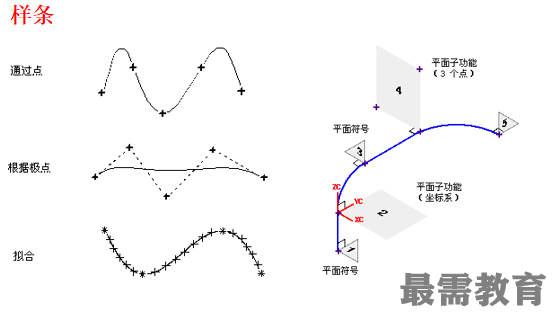

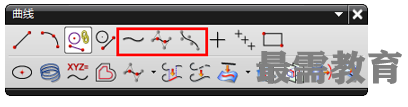

創建樣條線的幾種方式

第一種主要用于工程設計，靈活性不強。

       后兩種主要用于工業設計，具有實時的反饋信息，即時調整樣條的形狀。

樣條
