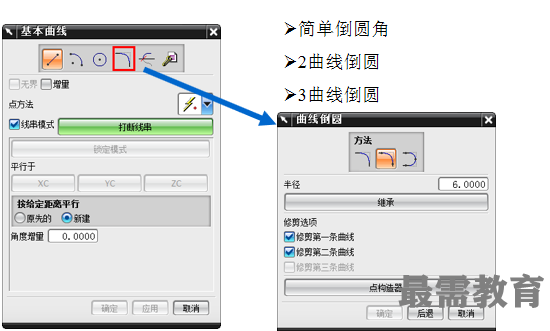

UG-NX6 4.3.3 曲線倒圓角

提問人:劉團圓發布時間:2020-10-26

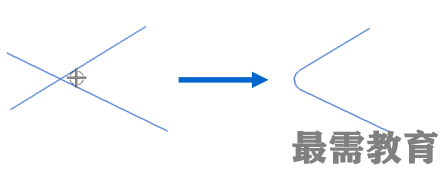

簡單倒圓角

    簡單倒圓角只能在兩條直線間進行,輸入的半徑值決定圓角的尺寸。創建圓角后,用于創建倒圓角的兩條直線自動裁剪到直線與圓角的交點。


2 曲線倒圓

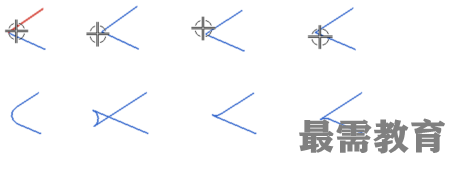

    在兩條曲線(包括點、直線、圓、二次曲線或樣條)之間構造一個圓角。兩條曲線間的圓角是從第一條曲線到第二條曲線沿逆時針方向生成的圓弧。

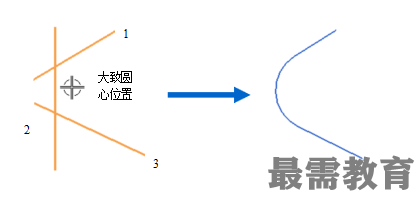

3 曲線倒圓

    在三條曲線間創建圓角,這三條曲線可以是點、直線、圓弧、二次曲線和樣條的任意組合。三曲線圓角是從第一條曲線到第三條曲線按逆時針方向生成的圓弧。
