UG-NX6 5.1.3 草圖與特征

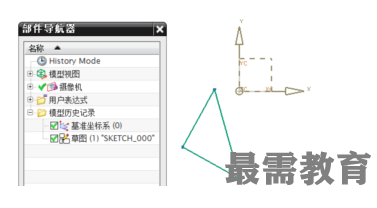

  草圖在UG中被視為一種特征，每創建一個草圖，【部件導航器】都將添加一個對應的草圖特征。如下圖所示，在繪圖區中的草圖（三角形）與左邊【部件導航器】中的【草圖(1)“SKETCH_000”】相對應。因此，部件導航器所支持的任何編輯功能對草圖同樣有效。
