UG-NX6 5.5 約束草圖

提問人:劉團圓發布時間:2020-10-26

    在繪制草圖之初不必考慮草圖曲線的精確位置與尺寸,待完成草圖對象的繪制之后,再統一對草圖對象進行約束控制。對草圖進行合理的約束是實現草圖參數化的關鍵所在。因此,在完成草圖繪制以后,應認真分析,到底需要加入哪些約束。

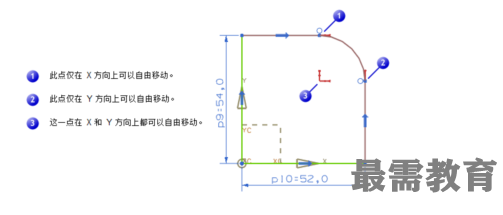

  草圖的約束狀態分為欠約束、完全約束和過約束三種。

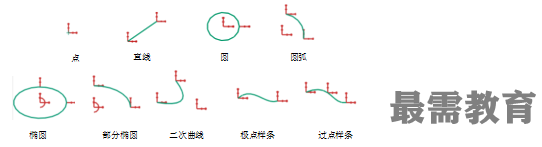

一般對象的自由度(尚未添加約束)

    點:有兩個自由度,即沿X和Y方向移動

    直線:四個自由度,每端兩個

    圓:三個自由度,圓心兩個,半徑一個

    圓弧:五個自由度,圓心兩個,半徑一個,起始角度和終止角度兩個

    橢圓:五個自由度,兩個在中心,一個用于方向,主半徑和次半徑兩個

    部分橢圓:七個自由度,兩個在中心,一個用于方向,主半徑和次半徑兩個,起始角度和終止角度兩個

    二次曲線:六個自由度,每個端點有兩個,錨點有兩個

  極點樣條:四個自由度,每個端點有兩個

  過點樣條:在它的每個定義點處有兩個自由度
