UG-NX6 5.7 草圖管理

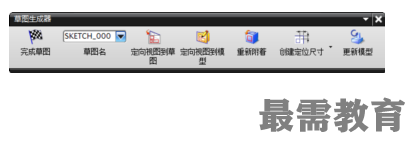

    草圖管理主要是指利用【草圖生成器】工具條上的一些命令進行操作。如下圖所示，用于草圖管理的命令主要有【完成草圖】、【草圖名】、【定向視圖到草圖】、【定向視圖到模型】、【重新附著】、【創建定位尺寸】和【更新模型】。

  完成草圖：使用此命令退出“草圖”任務環境并返回到使用草圖生成器之前的應用模塊或命令。

  定向視圖到草圖：將視圖定向到草圖平面，便于觀察和草繪。單擊鼠標右鍵，在快捷菜單中也有此選項。

  定向視圖到模型：定向視圖到當前的建模視圖，右鍵快捷菜單中也有此選項。

  重新附著：可以更改草圖的類型、附著平面等參數?！局匦赂街亢汀緞?chuàng)建草圖】對話框十分相似，【重新附著】過程類似創建草圖。

  創建定位尺寸：將草圖固定到草圖平面的特定位置。

  更新模型：用于更新模型，使其反映用戶對草圖進行的更改。
