UG-NX6 7.2 實例二：雙向緊固件

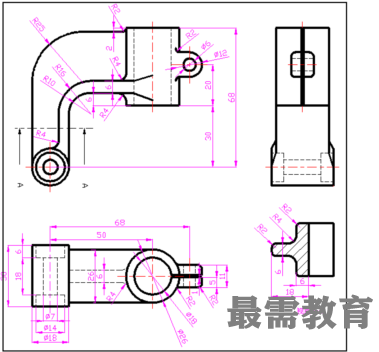

在本例中設計的零件如下圖所示。

1．新建圖形文件

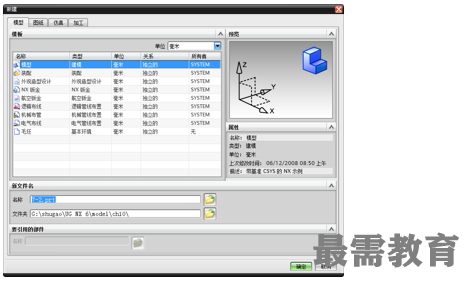

  啟動UG NX6，新建【模型】文件“7-2.prt”，設置單位為【毫米】，單擊【確定】，進入【建?！磕K。

2．實體建模

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇YC-ZC平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

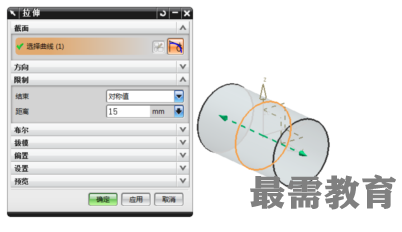

  創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置對稱拉伸的【距離】為15，其余保持默認設置，單擊【確定】。

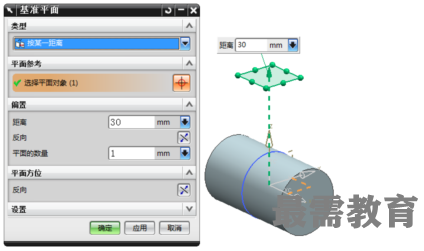

   創建基準平面。選擇下拉菜單中的【插入】|【基準/點】|【基準平面】命令，設置【類型】為【按某一距離】，選擇XC-YC平面作為參考平面，輸入【距離】為30，單擊【確定】。

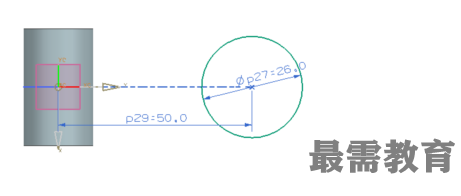

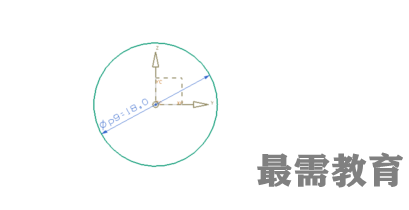

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇第（3）步所創建的基準平面作為草圖平面，選擇基準坐標系的Y軸作為水平參考，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

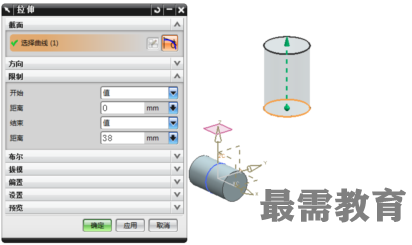

  創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置【開始距離】為0，【結束距離】為38，其余保持默認設置，單擊【確定】。

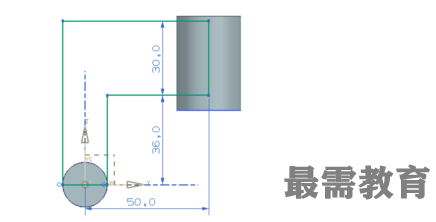

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇YC-ZC平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

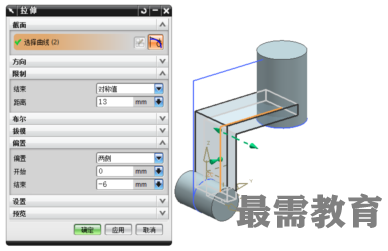

  創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置對稱距離為13，【偏置】為【兩側】，【開始】為0，【結束】為-6，其余保持默認設置，單擊【確定】。

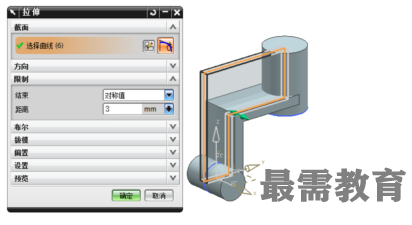

   創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置對稱距離為3，其余保持默認設置，單擊【確定】。

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇YC-ZC平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

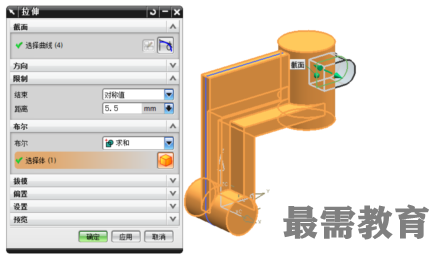

   創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置對稱距離為5.5，其余保持默認設置，單擊【確定】。

   布爾求和。選擇創建的5個拉伸體，對其進行求和，使其成為一個整體。

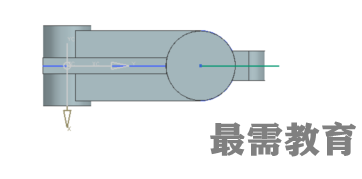

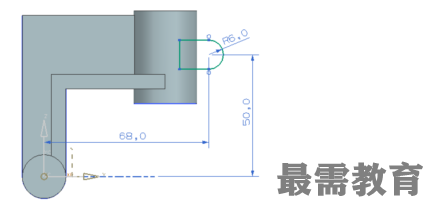

    繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，以XC-YC平面作為草圖平面，選擇基準坐標系的Y軸作為水平參考，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

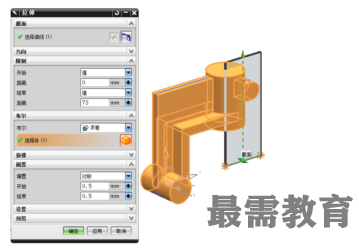

   創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，其【開始距離】和【結束距離】只要貫穿圓柱體即可，設置【偏置】為【對稱】，【開始】、【結束】均為0.5，【布爾】為【求差】，其余保持默認設置，單擊【確定】。

  隱藏基準坐標系及所有草圖。

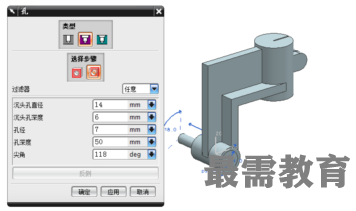

  創建沉頭孔特征。選擇下拉菜單中的【插入】|【設計特征】|【NX5版本之前的孔】，設置如圖 7?28所示的沉頭孔參數，選擇底部圓柱體的一個端面作為沉頭孔的放置面，設置【定位方式】為【點到點】，選擇圓柱端面的中心為參考點，單擊【確定】。

   創建沉頭孔特征。以同樣的方式在底部圓柱的另一端面創建沉頭孔特征，沉頭孔參數保持不變。

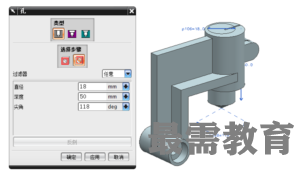

  創建簡單孔特征。選擇下拉菜單中的【插入】|【設計特征】|【NX5版本之前的孔】，設置如圖所示的簡單孔參數，選擇上部圓柱體的一個端面作為簡單孔的放置面，設置【定位方式】為【點到點】，選擇圓柱端面的中心為參考點，單擊【確定】。

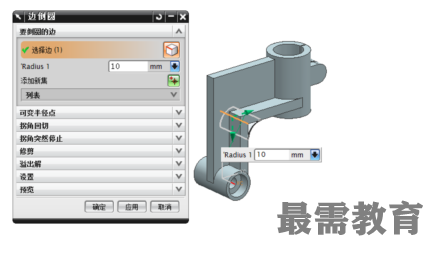

   創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為10，單擊【確定】。

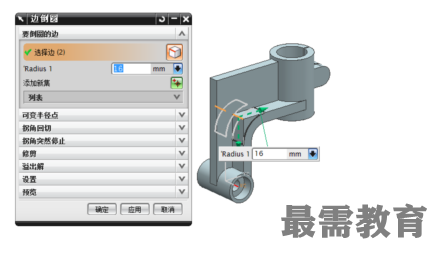

  創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為16，單擊【確定】。

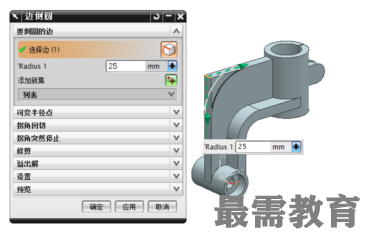

  創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為25，單擊【確定】。

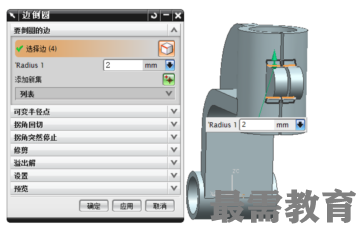

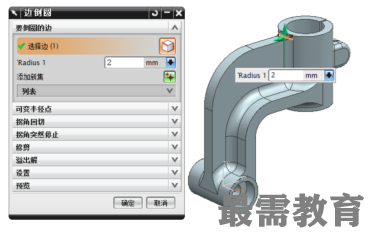

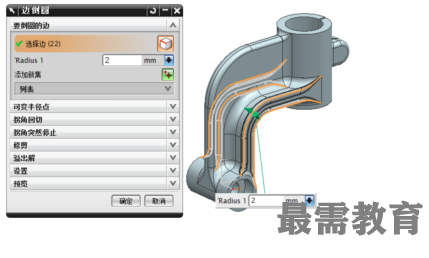

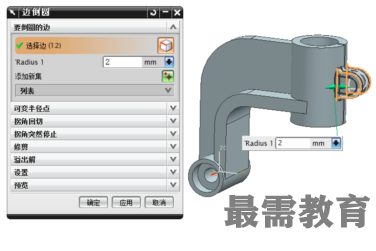

  創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為2，單擊【確定】。

  創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為2，單擊【確定】。

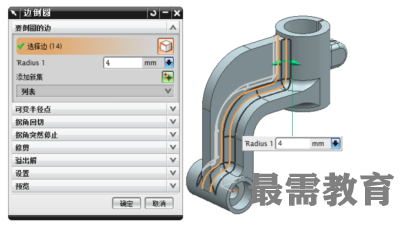

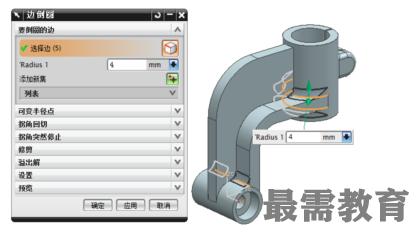

  創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為4，單擊【確定】。

  創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為4，單擊【確定】。

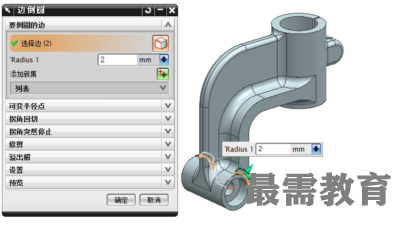

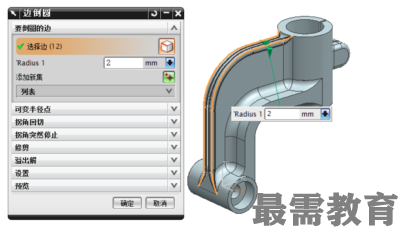

  創建邊倒圓特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為2，單擊【確定】。

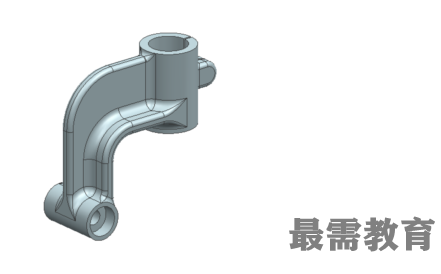

   雙向緊固件創建完成，結果如圖 所示。

3．實例總結

  在創建實體模型前，要先對模型進行分析，思考模型可以分解為幾個特征。例如本例所講述的模型可以分解為5個拉伸特征。有了這5個拉伸特征后，模型的大致形狀就出來了，接下來需要的就是對其進行布爾求和、打孔和倒圓等特征操作。
