UG-NX6 7.3 實例三：閥體

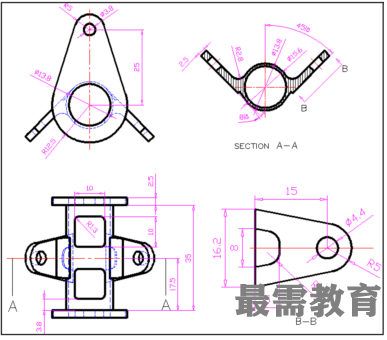

在本例中設計的零件如下圖所示。

1．新建圖形文件

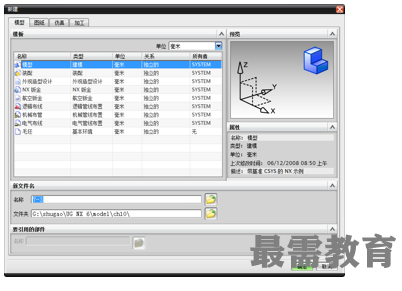

  啟動UG NX6，新建【模型】文件“7-3.prt”，設置單位為【毫米】，單擊【確定】，進入【建?！磕K。

2．實體建模

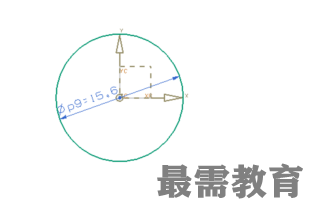

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇XC-YC平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

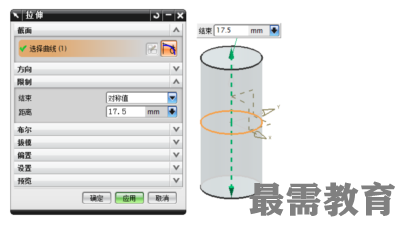

  創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置對稱拉伸的【距離】為17.5，其余保持默認設置，單擊【確定】。

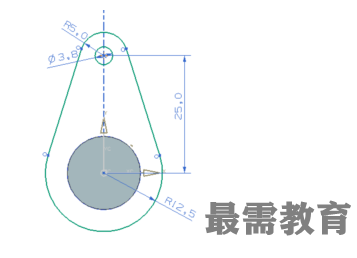

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇XC-YC平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

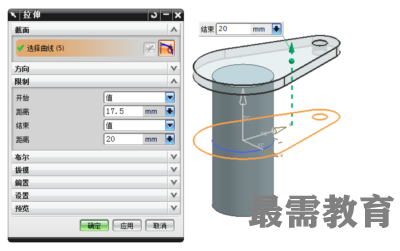

  創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置【開始距離】為17.5，【結束距離】為20，其余保持默認設置，單擊【確定】。

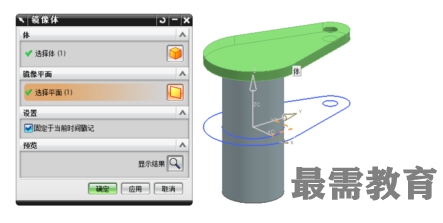

  創建鏡像體。選擇下拉菜單中的【插入】|【關聯復制】|【鏡像體】命令，選擇步驟（4）創建的拉伸體為被鏡像的【體】，選擇基準坐標系的XC-YC平面作為【鏡像平面】，如圖 所示，單擊【確定】。

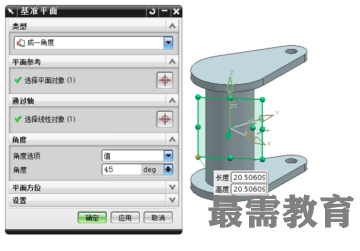

  創建基準平面。隱藏草圖曲線。選擇下拉菜單中的【插入】|【基準/點】|【基準平面】命令，設置【類型】為【成一角度】，選擇基準坐標系的YC-ZC平面作為【平面參考】，選擇基準坐標系的ZC軸作為【通過軸】，輸入【角度】為45°，如圖所示，單擊【確定】。

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇步驟（6）所做基準平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

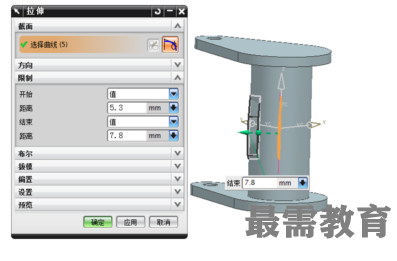

   創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置【開始距離】為5.3，【結束距離】為7.8，其余保持默認設置，單擊【確定】。

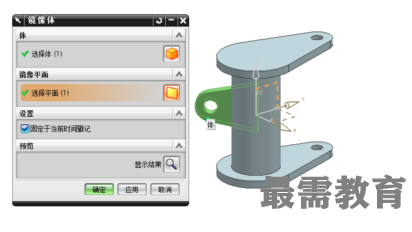

  創建鏡像體。隱藏草圖曲線。選擇下拉菜單中的【插入】|【關聯復制】|【鏡像體】命令，選擇步驟（8）創建的拉伸體為被鏡像的【體】，選擇基準坐標系的YC-ZC平面作為【鏡像平面】，如圖所示，單擊【確定】。

   布爾求和。選擇已創建的5個實體，對其進行求和，使其成為一個整體。

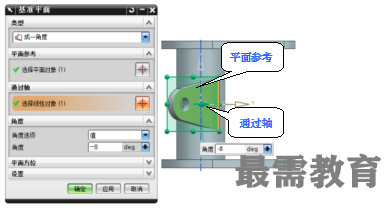

   創建基準平面。選擇下拉菜單中的【插入】|【基準/點】|【基準平面】命令，設置【類型】為【成一角度】，選擇圖所示平面作為【平面參考】，選擇圖所示邊緣作為【通過軸】，輸入【角度】為-8，單擊【確定】。

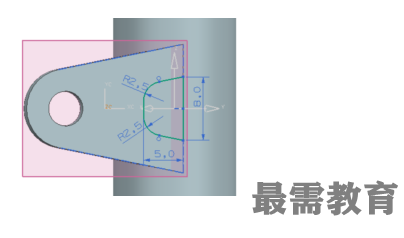

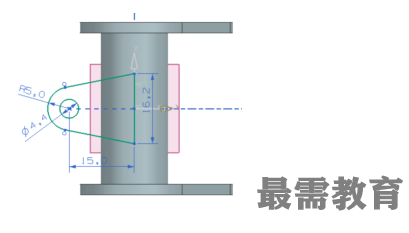

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇步驟（11）所做基準平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

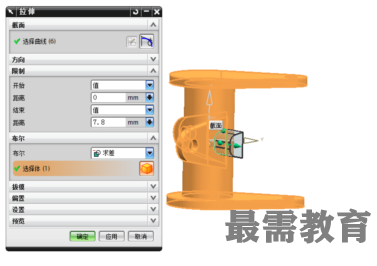

  創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置【開始距離】為0，【結束距離】為7.8，【布爾】為【求差】，其余保持默認設置，單擊【確定】

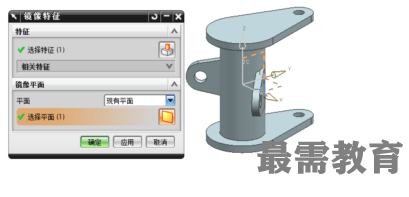

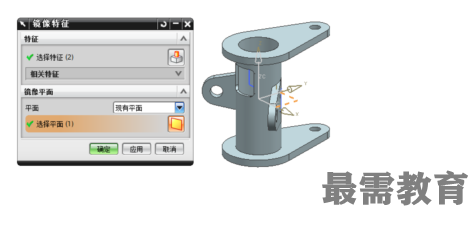

  創建鏡像特征。隱藏草圖曲線。選擇下拉菜單中的【插入】|【關聯復制】|【鏡像特征】命令，選擇步驟（13）創建的拉伸特征為被鏡像的【特征】，選擇基準坐標系的YC-ZC平面作為【鏡像平面】，如圖所示，單擊【確定】。

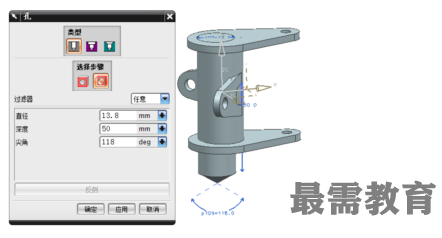

  創建簡單孔特征。選擇下拉菜單中的【插入】|【設計特征】|【NX5版本之前的孔】，設置如圖所示的簡單孔參數，選擇實體的上表面的為簡單孔的放置面，設置【定位方式】為【點到點】，選擇圓弧的中心為參考點，單擊【確定】。

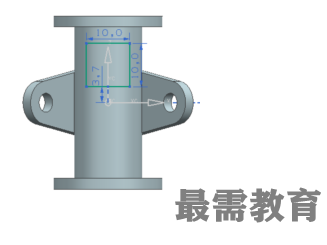

  繪制草圖。選擇下拉菜單中的【插入】|【草圖】命令，選擇XC-ZC平面作為草圖平面，單擊【確定】，進入【草圖】模塊。繪制如圖所示的草圖，單擊【完成草圖】，退出【草圖】模塊。

  創建拉伸特征。選擇下拉菜單中的【插入】|【設計特征】|【拉伸】命令，選擇如圖所示的曲線作為【截面曲線】，并設置【開始距離】為0，【結束距離】為15，【布爾】為【求差】，其余保持默認設置，單擊【確定】。

  創建圓角特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為1.3，單擊【確定】。

  創建鏡像特征。隱藏草圖曲線。選擇下拉菜單中的【插入】|【關聯復制】|【鏡像特征】命令，選擇步驟（17）創建的拉伸特征及步驟（18）創建的圓角特征作為被鏡像的【特征】，選擇基準坐標系的XC-YC平面作為【鏡像平面】，如圖所示，單擊【確定】。

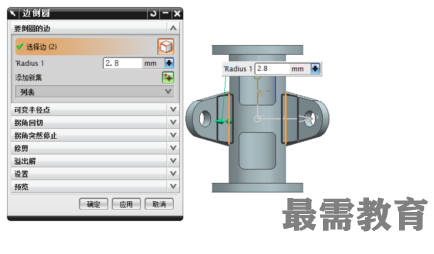

  創建圓角特征。選擇下拉菜單中的【插入】|【細節特征】|【邊倒圓】命令，選擇如圖所示的邊，并輸入【Radius 1】為2.8，單擊【確定】。

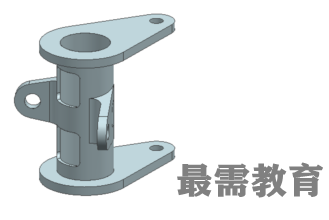

    閥體創建完成，結果如圖所示

3．實例總結

  這個例子的關鍵是通過基準平面創建草圖，而最為關鍵的是如何設計好基準平面，這里采用的方法相對比較靈活。此外，草圖定位也很重要，不僅需要尺寸定位，有時還需要進行必要的約束，有些約束可以很大程度上輔助設計，如與軸線重合的參考線等。另外，還用到了鏡像命令，通過此命令可以對對稱分布的特征進行快速設計。
