UG-NX6 8.3.2 組件定位

UG NX 5.0中引入的兩個命令定義了裝配中的組件定位。

  裝配約束命令可定義組件之間的關聯位置約束

  移動組件命令可用于移動裝配中的組件，但不創建關聯的位置關系。

    這些新命令與 NX 5之前版本中的【配對條件】和【重定位組件】功能相似，而且會在 NX 的未來版本中完全將其替代。

    這兩組組件定位命令不能同時使用，在UG NX6.0中的默認設置是【裝配約束】和【移動組件】。若要將其改為【配對組件】和【重定位組件】，可以采用以下方法之一。

     在【文件】|【實用工具】|【用戶默認設置】|【裝配】|【另外】|【界面】選項卡中，設置【定位】為【配對條件】。

     設置【首選項】|【裝配】|【交互】為【配對條件】。

裝配約束——術語

   在開始使用新的定位功能時，讀者應當了解新功能和舊功能在概念上的幾個區別。

  雙向性：NX 5 裝配約束是雙向的。約束是在組件“之間”創建的，而不是“從”一個組件“到”另一個組件創建的。這意味著約束中所涉及組件的選擇順序無關緊要。組件的選擇順序不會影響隨后可以移動這兩個組件中的哪一個，也不會影響是否可以創建約束。

    固定約束：因?yàn)榧s束是雙向的，與某個約束有關的任何組件都可以移動，所以，通常先固定一個組件，并相對于該組件來約束另一個組件。這與在 2D 草圖繪制中使用固定約束相似。

裝配約束——類型

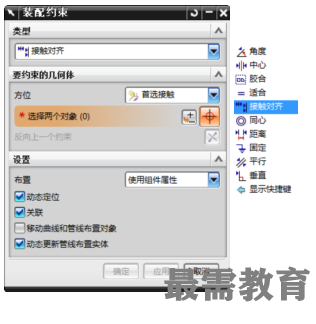

    選擇下拉菜單中的【裝配】|【組件】|【裝配約束】，系統彈出【裝配約束】對話框，如右圖所示。該對話框提供了10種創建裝配約束的類型。

  角度：定義兩個對象間的角度尺寸。

  中心：使一對對象之間的一個或兩個對象居中，或使一對對象沿著另一個對象居中。

  膠合：將組件“焊接”在一起，使它們作為剛體移動。

  適合：使具有等半徑的兩個圓柱面合起來。此約束對確定孔中銷或螺栓的位置很有用。

  接觸對齊：約束兩個組件，使它們彼此接觸或?qū)R，是最常用的約束。

  同心：將兩個圓或橢圓曲線/邊的中心點定位到同一個點，同時使它們共面。

  距離：指定兩個對象之間的最小3D距離。

  固定：將組件固定在其當前位置上。

  平行：定義兩個對象的方向矢量為互相平行。

  垂直： 定義兩個對象的方向矢量為互相垂直。

  配對條件：一個部件已經存在的一組約束。一個部件可能與多個部件有約束關系。

  配對約束：定義了兩個部件之間存在的幾何位置約束。配對條件是由配對約束組成的。具體的配對參數、對應的幾何約束對象在裝配約束中給出。

  要被裝配的部件（ from部件）：表示配對過程中要移動的部件。

  裝配到的部件（ to部件）：配對過程中靜止的部件。裝配時將【from部件】裝配到【to部件】上。

  自由度：一個部件如果沒有施加約束，它將有6個自由度，分別為X、Y、Z三個方向的移動自由度和繞這三個方向的轉動自由度。加入約束就是以限制部件的自由度，使其只有某些特定方向的運動或者完全靜止。

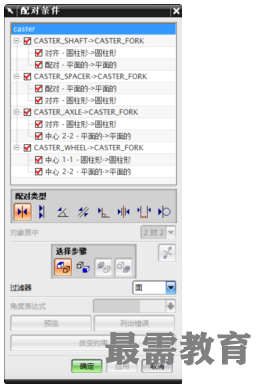

  選擇下拉菜單中的【裝配】|【組件】|【貼合組件】命令，系統彈出【配對條件】對話框，如右圖所示。【配對組件】命令是裝配模塊中的重要命令。其對話框由【配對條件樹】、【配對類型】和【選擇步驟】等幾部分組成。

    配對：定位相同類型的兩個對象使他們重合。對于平面對象其配對約束法向?qū)⒅赶蛳喾吹姆较?；?duì)于圓柱體對象，要求配對組件直徑相等才能對齊軸線；對于圓錐體對象，要求裝配組件角度相等才能對齊軸線。

   對齊：對齊相關對象。對于平面對象，將兩個對象定位，使其共面和相鄰。對于軸對稱對象則對齊軸。

   角度：使兩個組件的裝配對象構成一定的角度關系，以便約束裝配組件到正確的方位上。

   平行：使兩個組件的裝配對象的方向矢量平行。

   垂直：使兩個組件的裝配對象的方向矢量垂直。

   中心：使被裝配對象的中心與裝配組件對象中心重合。

   距離：通過給定兩裝配對象間的距離來裝配兩組件。

  相切：通過兩裝配對象相切來裝配兩組件。
