UG-NX6 8.3.3 引用集

提問人:劉團圓發布時間:2020-10-27

    【引用集】控制從每個組件加載的以及在裝配關聯中查看的數據量?!疽眉坎呗杂幸韵聝?yōu)點:加載時間更短;使用的內存更少;圖形顯示更整齊。


引用集的概念

   引用集為命名的對象集合,且可從另一個部件引用這些對象。例如,可以將引用集用于引用代表不同加工階段的幾何體。使用引用集可以急劇減少甚至完全消除部分裝配的圖形表示,而不用修改實際的裝配結構或基本的幾何體模型。

   可成為引用集成員的對象包括:幾何體、坐標系、平面、圖樣對象、部件的直系組件。

默認引用集

    每個零部件都有兩個默認的引用集。

    整個部件(Entire Part):該默認引用集表示引用部件的全部幾何數據。在添加部件到裝配時,如果不選擇其他引用集,則默認使用該引用集。

  空的(Empty):該默認引用集表示不包含任何幾何對象。當部件以空的引用集形式添加到裝配中時,在裝配中看不到該部件。

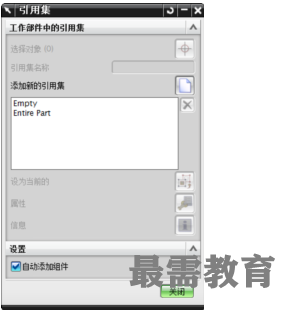

  選擇下拉菜單中的【格式】|【引用集】命令后,系統彈出【引用集】對話框,如右圖所示。利用該對話框,可以進行引用集的建立、刪除、更名、查看、指定引用集屬性以及修改引用集的內容等操作。


    創建【用戶定義的引用集】步驟如下:

    選擇下拉菜單中的【格式】|【引用集】命令,系統彈出【引用集】對話框。

    單擊【新建】命令,在圖形窗口中選擇要放入引用集中的對象。

    在【引用集名稱】字段中為引用集提供一個名稱。

    完成對引用集的定義之后,單擊【關閉】。
