UG-NX6 8.6 WAVE幾何鏈接器

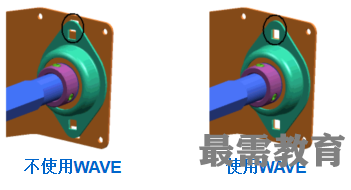

  利用WAVE幾何鏈接器可以在工作部件中建立相關或不相關的幾何體。如果建立相關的幾何體，它必須被鏈接到同一裝配中的其他部件。鏈接的幾何體相關到它的父幾何體，改變父幾何體會引起所有部件中鏈接的幾何體自動地更新。如下圖所示，軸承尺寸被更改，但未編輯安裝框架孔。通過WAVE復制，曲線從軸承復制到框架，無論軸承尺寸更改、旋轉還是軸位置移動，都可自動更新孔。

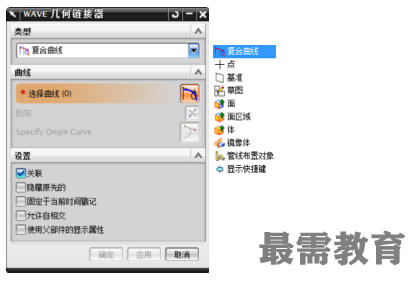

  選擇下拉菜單中的【插入】|【關聯復制】|【W(wǎng)AVE幾何鏈接器】命令，系統彈出【W(wǎng)AVE幾何鏈接器】對話框，如下圖所示。
