UG-NX6 8.8.3 爆炸視圖的操作

提問人:劉團圓發布時間:2020-10-27

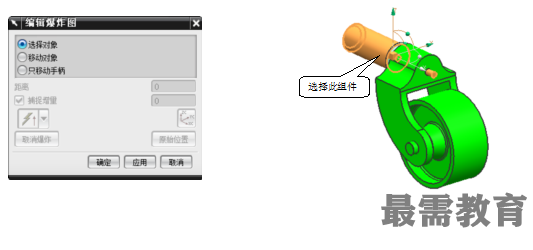

編輯爆炸圖

    在一個新建爆炸視圖中選擇組件進行分解爆炸,即編輯一個已經存在的爆炸視圖。

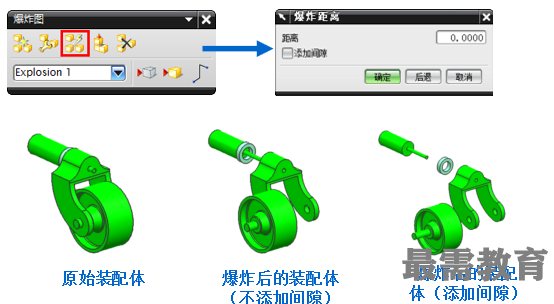

自動爆炸組件

根據配對條件由系統自動爆炸并分解所選擇的組件。


取消爆炸組件

    取消爆炸一個或多個選定組件,即將他們移回裝配中的原始位置。

    單擊【爆炸圖】工具條上的【取消爆炸組件】命令,系統彈出【類選擇】對話框。選擇對象后單擊【確定】即可。

刪除爆炸圖

    刪除現有的爆炸圖。如果存在多個爆炸圖,將出現包含所有爆炸圖列表的【爆炸圖】對話框,如下圖所示。


隱藏、顯示組件

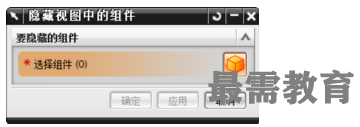

    單擊【爆炸圖】工具條上的【隱藏視圖中的組件】命令,系統彈出【隱藏視圖中的組件】對話框,如下圖所示。在繪圖區選擇要隱藏的組件后,單擊【確定】即可將其隱藏。
