UG-NX6 9.1.3 UG出圖的一般過程

提問人:劉團圓發布時間:2020-10-27

    利用UG生成工程圖,有兩種方法:

    主模型方法:新建一個圖紙(【新建】|【圖紙】),通過引用主模型(三維模型)生成工程圖文件。

    非主模型方法:在建模環境中,通過選擇【制圖】命令切換到【制圖】環境,然后定義工程圖。

  這兩種方法在具體繪制工程圖時的步驟和過程是一樣的。

【非主模型方法】出圖的一般流程

    打開已經創建好的部件文件

    選擇【標準】工具條上的【開始】|【所有應用模塊】|【制圖】,或者單擊【應用】工具條上的【制圖】,進入制圖模塊

    設定圖紙。包括設置圖紙的尺寸、比例以及投影角等參數

    設置首選項。UG軟件的通用性比較強,其默認的制圖格式不一定滿足用戶的需要,因此在繪制工程圖之前,需要根據制圖標準設置繪圖環境

    導入圖紙格式。導入事先繪制好的符合國標、企標或者適合特定標準的圖紙格式

    添加基本視圖。例如主視圖、俯視圖、左視圖等

    添加其他視圖。例如局部放大圖、剖視圖等

    視圖布局。包括移動、復制、對齊、刪除以及定義視圖邊界等視圖編輯包括添加曲線、修改剖視符號、自定義剖面線等

    插入視圖符號。包括插入各種中心線、偏置點、交叉符號等

    標注圖紙。包括標注尺寸、公差、表面粗糙度、文字注釋以及建立明細表和標題欄等

    保存或者導出為其它格式的文件

    關閉文件

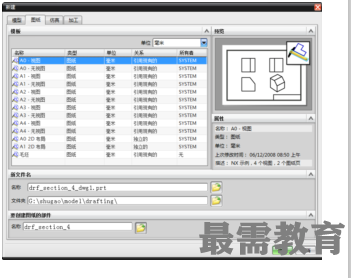

  單擊【新建】命令,打開【新建】對話框,選擇【圖紙】類型,輸入文件名和文件保存的路徑,在【要創建圖紙的部件】欄中選擇要引用的模型,如下圖所示。然后單擊【確定】進入制圖環境。

  進入制圖環境后,系統將自動的為用戶創建默認的圖紙。用戶更改圖紙,具體方法與【非主模型方法】方法中的第(4)-(13)步類似。
