UG-NX6 9.2.1 視圖顯示參數預設置

       【視圖首選項】主要用于提供視圖使用的全局設置，通過【視圖首選項】能控制視圖中的顯示參數，例如控制隱藏線、剖視圖背景線、輪廓線、光順邊等的顯示。單擊【制圖首選項】工具條上的【視圖首選項】命令，系統彈出【視圖首選項】對話框。該對話框中共有12個選項卡，其中常用的有【常規】、【隱藏線】、【可見線】、【光順邊】、【虛擬交線】等。

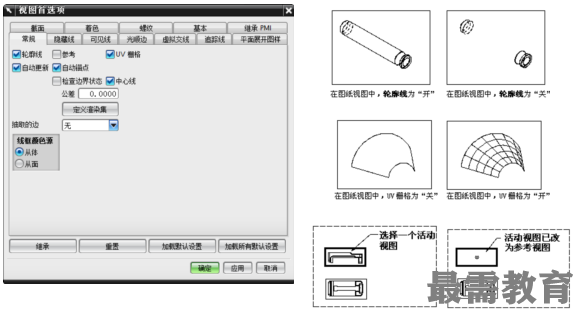

常規選項卡

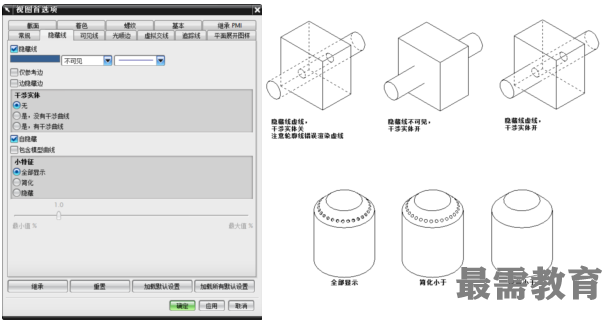

隱藏線選項卡

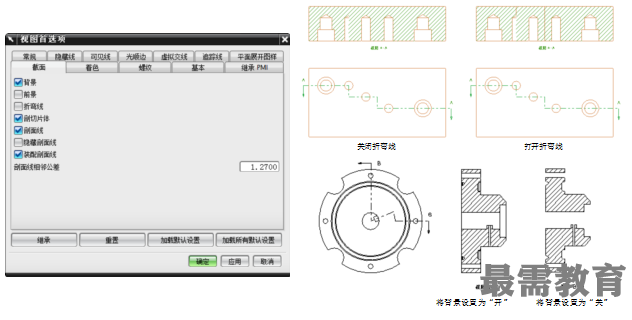

截面線選項卡
