UG-NX6 9.4.1 基本視圖

提問人:劉團圓發布時間:2020-10-27

    【基本視圖】指實體模型的各種向視圖和軸測圖,包括前視圖、后視圖、左視圖、右視圖、俯視圖、仰視圖、正等軸測圖和正二測視圖。在一個工程圖中至少要包含一個基本視圖 ,因此在繪制工程圖時,首先應該添加反映實體模型主要形狀特征的基本視圖。

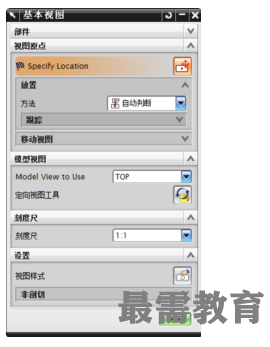

    選擇下拉菜單中的【插入】|【視圖】|【基本視圖】命令,系統彈出【基本視圖】對話框,如右圖所示。該對話框中各選項意義如下所述:
