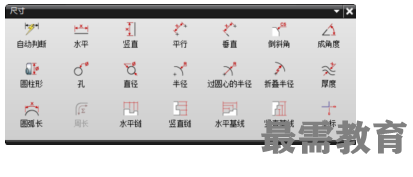

UG-NX6 9.6 尺寸標注

    尺寸標注用于表達實體模型尺寸值的大小。在UG NX中，制圖模塊與建模模塊是相關聯的，在工程圖中標注的尺寸就是所對應實體模型的真實尺寸，因此無法任意修改。只有在實體模型中修改了某個尺寸參數，工程圖中的相應尺寸才會自動更新，從而保證了工程圖與模型的一致性。
