UG-NX6 10.2.2基于曲線創建曲面 直紋面

提問人:劉團圓發布時間:2020-10-27

    通過兩組曲線串或截面線串來創建片體。截面線串可以是多條連續的曲線、曲面或體邊界。

  對于直紋面而言,兩組截面線串上對齊點是以直線方式連接的,所以稱為直紋面。

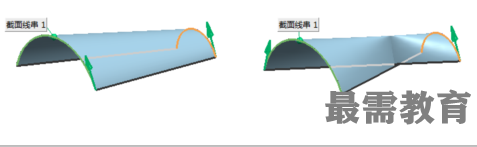

    選擇了一條截面線串后,該截面線串上會出現一個矢量,指示了截面方向,該方向取決于用戶鼠標點擊線串的位置。對于大多數直紋面,應該選擇每條截面線串相同端點,以便得到相同的方向,否則會得到一個形狀扭曲的曲面,如下圖所示。


直紋面——對齊方式

    參數:在UG NX中,曲線是以參數方程來表述的。參數對齊方式下,對應點就是兩條線串上同一參數值所確定點。如下圖所示,對于曲線,按照等角度方式來劃分連接點,而對于直線部分則按照等間距來劃分連接點。


        圓弧長:即等弧長對齊方式。將兩條線串都進行n等分,得到n+1個點,用直線連接對應點即可得到直紋面,如下圖所示。n的數值是系統根據公差值自動確定。

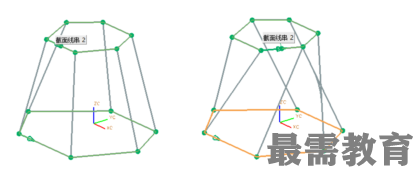

    根據點:由用戶直接在兩線串上指定若干個對應的點作為強制對應點,如下圖所示。當截面帶有尖角時,一般選擇此選項。

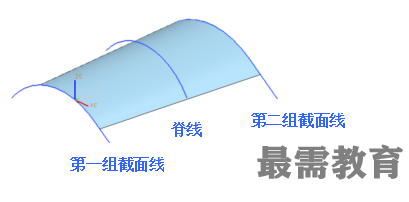

    脊線:所選擇的兩組截面線串的對應點為垂直于脊線的平面和兩組截面線串的交點。 直紋面經過的掃描范圍為脊線和截面線相交所形成的最小范圍,如下圖所示。
