UG-NX6 10.2.2基于曲線創建曲面 剖切曲面

提問人:劉團圓發布時間:2020-10-27

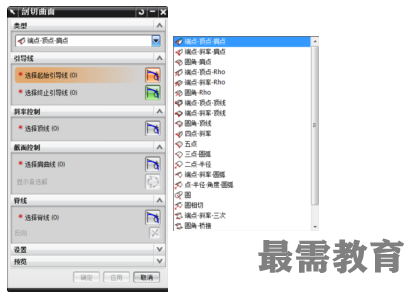

  通過一系列二次曲線生成曲面。如下圖所示為【剖切曲面】命令對話框和【類型】選項。

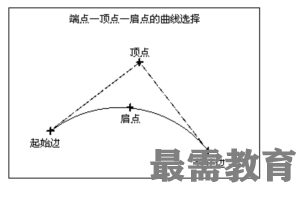

剖切曲面——端點-頂點-肩點

  起始于第一條選定的曲線,通過肩曲線,并終止于第三條曲線。每個端點的斜率由頂線定義,如下圖所示。利用此方法創建曲面時,需要指定起始邊、肩曲線(肩點)、終止邊、頂線(頂點)和脊線。

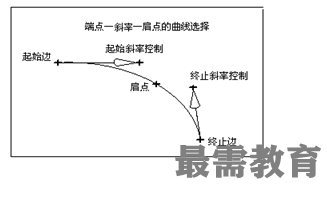

剖切曲面——端點-斜率-肩點

  開始于第一條選定的曲線,通過肩曲線,并終止于第三條曲線。斜率在起點和終點由兩條不相關的控制曲線定義,如下圖所示。利用此方法創建曲面時,需要指定起始邊、起始斜率控制線、肩曲線(肩點)、終止邊、終點斜率控制線和脊線。

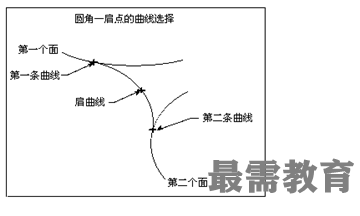

剖切曲面——圓角-肩點

  起始于第一條選定的曲線,并與第一個選定的體相切,終止于第二條曲線并與第二個體相切,且通過肩曲線,如下圖所示。利用此方法創建曲面時,需要指定第一條曲線、第一組面、肩曲線(肩點)、第二條曲線和第二組面。

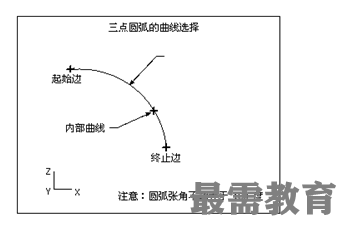

剖切曲面——三點圓弧

  通過選擇起始邊曲線、內部曲線、終止邊曲線和脊線來創建截面自由曲面,如下圖所示。

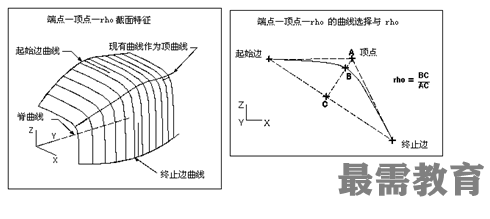

剖切曲面——端點-頂點-rho

  起始于第一條選定的曲線,并終止于第二條曲線。每個端點的斜率由選定的頂線控制。每個二次曲線截面的豐滿度由相應的rho值控制,如下圖所示。利用此方法創建曲面時,需要指定起始邊、終止邊、頂線(頂點)、脊線、Rho和Rho投影判別式。


剖切曲面——端點-斜率-rho

        起始于第一條選定的邊曲線,并終止于第二條邊曲線。斜率在起點和終點由兩個不相關的控制曲線定義。每個二次曲線截面的豐滿度由相應的 rho值控制,如下圖所示。利用此方法創建曲面時,需要指定起始邊、起始斜率控制、終止邊、終止斜率控制、脊線和 rho值。


剖切曲面——圓角-rho

    在位于兩個面的兩條曲線之間構造光順的圓角,每個二次曲線截面的豐滿度由相應的rho值控制,創建的曲面與指定的兩個面相切。如下圖所示。利用此方法創建曲面時,需要指定第一個面、第一個面上的曲線、第二個面、第二個面上的曲線、脊線和Rho值。

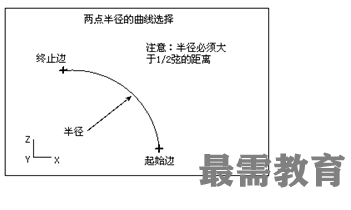

剖切曲面——兩點半徑

    該方法創建的曲面是具有指定半徑的圓弧截面。相對于脊線方向,從第一條選定曲線到第二條選定曲線以逆時針方向創建體,如下圖所示。利用此方法創建曲面時,需要指定起始邊、終止邊、脊線和半徑。


剖切曲面——端點-頂點-頂線

    該方法創建的曲面起始于第一條選定的曲線并終止于第二條曲線,而且與指定直線相切。每個端點的斜率由選定的頂線定義,如下圖所示。利用此方法創建曲面時,需要指定起始邊、終止邊、頂線(頂點)、起點斜率控制線、終點控制線和脊線。

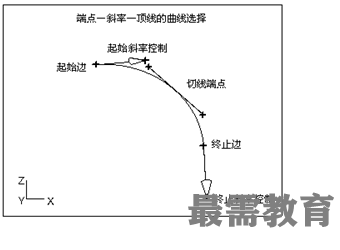

剖切曲面——端點-斜率-頂線

    該方法創建的曲面起始于第一條選定的邊曲線并終止于第二條邊曲線,而且與指定直線相切。斜率在起點和終點由兩個不相關的斜率控制曲線定義,如下圖所示。

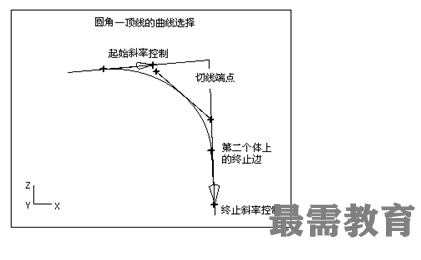

剖切曲面——圓角-頂線

    在位于兩個面上的兩條曲線之間構造光順圓角、并與指定直線相切,如下圖所示。

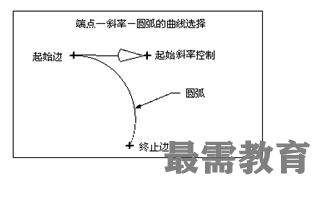

剖切曲面——端點-斜率-圓弧

    起始于第一條選定的邊曲線,并終止于第二條邊曲線。斜率在起始處由選定的控制曲線決定,如下圖所示。

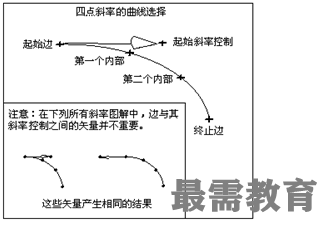

剖切曲面——四點斜率

    起始于第一條選定曲線,通過兩條內部曲線,并終止于第四條曲線,也要選擇起始斜率控制曲線,如下圖所示。

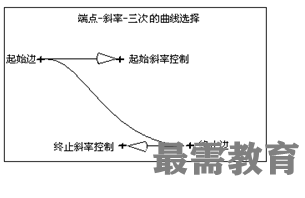

剖切曲面——端點-斜率-三次

    創建帶有截面的S形曲面,該截面在兩條選定邊曲線之間構成光順的三次圓角。斜率在起點和終點由兩個不相關的斜率控制曲線定義 ,如下圖所示。

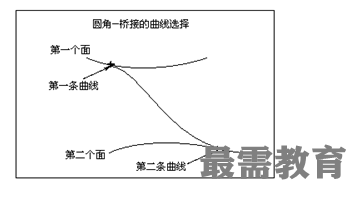

剖切曲面——圓角-橋接

    在位于兩組面上的兩條曲線之間構造橋接的截面,如下圖所示。

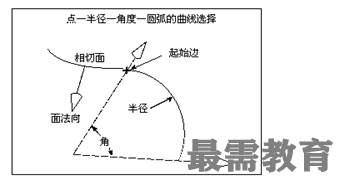

剖切曲面——點-半徑-角度-圓弧

    通過在選定的邊緣、相切面、曲面的曲率半徑和面的張角上定義起點,創建帶有圓弧截面的體,如下圖所示。

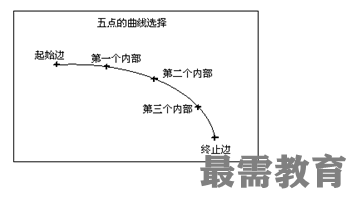

剖切曲面——五點

    使用五條現有曲線作為控制曲線來創建截面自由曲面。曲面起始于第一條選定曲線,通過三條選定的內部控制曲線,并且終止于第五條選定的曲線,如下圖所示。

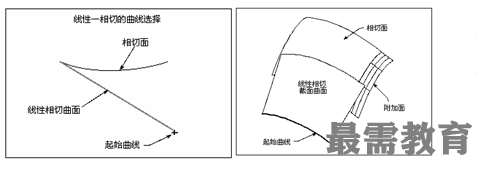

剖切曲面——線性-相切

   用于創建與面相切的線性截面曲面,如下圖所示。

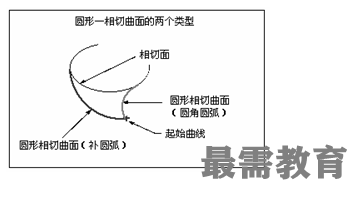

剖切曲面——圓形-相切

    用于創建與面相切的圓弧截面曲面 ,如下圖所示。

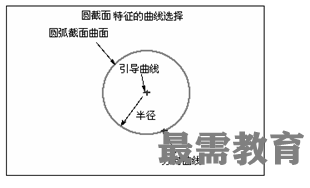

剖切曲面——圓

    用于創建整圓截面曲面,如下圖所示。利用該方法創建曲面時,需要指定引導線、方向曲線、脊線和控制半徑的曲線。
