UG-NX6 10.2.3 基于面創建曲面 延伸

提問人:劉團圓發布時間:2020-10-27

  基于已經存在的曲面延伸生成新的曲面。使用【延伸】命令創建的曲面是近似的B曲面?!狙由臁棵畎韵滤姆N類型:

相切的

垂直于曲面

有角度的

圓形

延伸——相切的

    在被延伸曲面的邊緣拉伸出一個相切曲面,如下圖所示。有【固定長度】和【百分比】兩種選擇。

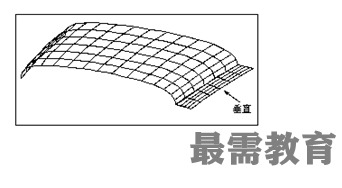

延伸——垂直于曲面

    沿著位于面上現有的曲線,創建一個沿該面法向延伸的曲面,如下圖所示。


延伸——有角度的

  沿著位于面上的曲線,以指定的角度(相對于現有面)創建一個延伸曲面,如下圖所示。

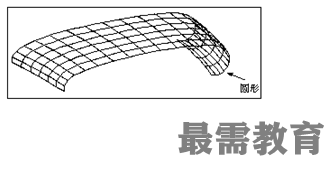

延伸——圓形

  從光順曲面的邊上創建一個圓弧形延伸的曲面。該圓弧的曲率半徑與原曲面邊界處的曲率半徑相等,并且與原曲面相切,如下圖所示。
