UG-NX6 13.2.2 偏差分析

提問人:劉團圓發布時間:2020-10-27

     偏差分析包括三部分內容:①檢查;②相鄰邊;③測量。偏差分析主要用于檢查兩個對象之間的距離誤差和角度誤差。對象包括點、曲線、邊和面。其中【檢查】在逆向中被廣泛使用,因此在此只講解【檢查】一項。

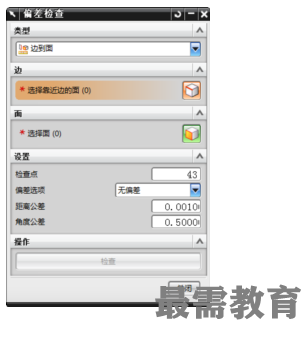

  選擇下拉菜單中的【分析】|【偏差】|【檢查】命令,系統彈出【偏差測量】對話框,如右圖所示。

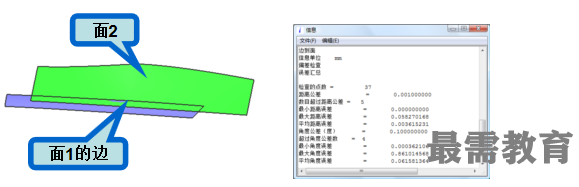

選擇下拉菜單中的【分析】|【偏差】|【檢查】命令,系統彈出【偏差檢查】對話框。設置類型為【邊到面】,選取面1的邊和面2,單擊【檢查】,系統彈出如下圖所示的檢測信息。


     從上面的分析結果得出結論:面1的邊有些部分不在面2上(距離誤差大于距離公差);面1與面2在面1的邊處并不是完全相切(角度誤差大于角度公差)。
