UG-NX6 網格控制密度類型

提問人:劉團圓發布時間:2020-10-28

邊上的數量用于指定選擇的邊線的單元數量,可以給面上每條邊線定義不同的網格數量

邊上的尺寸用于指定選擇邊線上的單元的近似尺寸

面上的尺寸用于指定選擇面上的近似的單元尺寸

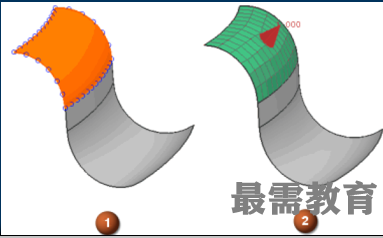

1、面上的尺寸預覽邊線上節點分布

2、面上的尺寸控制面上單元大小為1mm


使用邊上的弦公差,軟件會跟據曲線的曲率來設置邊線上節點的分布

弦公差數值不能超過曲線本身的長度

備注:

曲率越大局部節點數量越多

曲率越小局部節點數量越少


注意:直線曲率為零,如果設置邊上的弦公差將只生成一個單元,曲線曲率一定,弦公差越小,局部單元數量越多

使用偏置制定選擇邊線上節點分布的比率

操作將改變一系列節點的位置使得邊線上局部區域更加密集,其他區域稍微稀疏一些

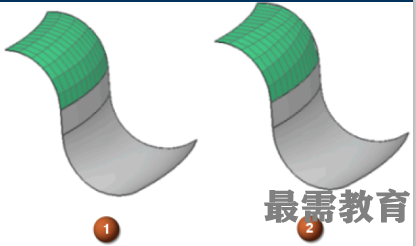

1、無偏置映射網格

2、右邊線中心偏置的映射網格劃分
